磁致伸縮液位計

磁致伸縮液位計是一種磁致伸縮液位位移傳感器。
磁致伸縮液位計
測量原理
在磁致伸縮液位計傳感器測桿外配有一浮子,此浮子可以沿測桿隨液位的變化而上下移動。在浮子內部有一組永久磁環。當脈沖電流磁場與浮子產生的磁環磁場相遇時,浮子周圍的磁場發生改變從而使得由磁致伸縮材料做成的波導絲在浮子所在的位置產生一個扭轉波脈沖,這個脈沖以固定的速度沿波導絲傳回并由檢出機構檢出。通過測量脈沖電流與扭轉波的時間差可以精確地確定浮子所在的位置,即液面的位置。磁致伸縮液位計的技術優勢:磁致伸縮液位計適合于高精度要求的清潔液位的液位測量,精度達到1mm,最新產品精度已經可以達到0.1mm。磁致伸縮液位計還可應用于兩種不同液體之間的界位測量。防爆型設計,適合危險場合,智能電子線路設計可計算出容積量;唯一可動部件為浮子,維護量極低。
應用場合
磁致伸縮液位計用于石油、化工原料儲存、工業流程、生化、醫藥、食品飲料、罐區管理和加油站地下庫存等各種液罐的液位工業計量和控制,大壩水位,水庫水位監測與污水處理等等。
工作原理
隨著科學技術的迅猛發展,高新技術在各行業中得到了廣泛的應用,高科技含量的磁致伸縮液位傳感器,應用于各類儲罐的液位測量。該種液位儀具有精度高、環境適應性強、安裝方便等特點。因此,廣泛應用于石油、化工等液位測量領域,并逐漸取代了其它傳統的傳感器,成為液位測量中的精品。

在中石油及中石化的成品油流通行業,對油罐油量的測量大多采用人工爬罐,投尺進行測量。用帶有重錘的米制鋼帶卷尺或帶有刻度的標尺計量,手工記錄讀數,人工查表換算,最后得到油量數據。這種測量方法不僅勞動強度大,同時存在不安全因素,也無法保證精度。個別地方有用電容式/擴散硅壓力式液位計測量,由于這類傳感器零漂移嚴重,測量偏差大,長期工作穩定性差,不受用戶歡迎。也有的地方采用等壓式皮膜液位計或機械式浮子液位計。但因皮膜式液位計受溫度影響大,且存在漏氣問題,機械浮子液位計又經常出現鋼帶卡死現象,所以都沒有得到廣泛的應用。

采用磁致伸縮液位計,進行油罐液位的測量,其優點表現在:

1、可靠性強:由于磁致伸縮液位計采用波導原理,無機械可動部分,故無摩擦,無磨損。整個變換器封閉在不銹鋼管內,和測量介質非接觸,傳感器工作可靠,壽命長。

2、精度高:由于磁致伸縮液位計用波導脈沖工作,工作中通過測量起始脈沖和終止脈沖的時間來確定被測位移量,因此測量精度高,分辨率優于0.01%FS,這是用其它傳感器難以達到的精度。

3、安全性好:磁致伸縮液位計的防爆性能高,本安防爆,使用安全,特別適合對化工原料和易燃液體的測量。測量時無需開啟罐蓋,避免人工測量所存在的不安全性。

4、磁致伸縮液位計易于安裝和維護簡單:磁致伸縮液位儀一般通過罐頂已有管口進行安裝,特別適用于地下儲罐和已投運儲罐的安裝,并可在安裝過程中不影響正常生產。

5、便于系統自動化工作:磁致伸縮液位計的二次儀表采用標準輸出信號,便于微機對信號進行處理,容易實現聯網工作,提高整個測量系統的自動化程度。

磁致伸縮液位計由三部分組成:探測桿,電路單元和浮子組成。測量時,電路單元產生電流脈沖,該脈沖沿著磁致伸縮線向下傳輸,并產生一個環形的磁場。在探測桿外配有浮子,浮子沿探測桿隨液位的變化而上下移動。由于浮子內裝有一組永磁鐵,所以浮子同時產生一個磁場。當電流磁場與浮子磁場相遇時,產生一個"扭曲"脈沖,或稱"返回"脈沖。將"返回"脈沖與電流脈沖的時間差轉換成脈沖信號,從而計算出浮子的實際位置,測得液位。

汽油滲漏到土壤中是一個比汽油揮發到空氣中更嚴重的問題,在發達國家這是一項必測的指標,也是世界巔峰技術。磐威科技磁致伸縮液位儀在對油罐的液位及溫度等參數進行測量的同時,還可對油罐進行測滲漏,測漏精度達到了0.375升/小時,可滿足不同用戶的需求,實現較高的性能價格比。

功能配置

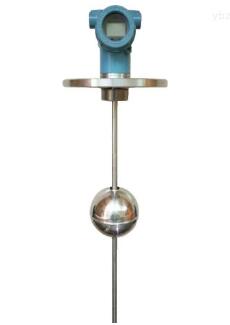

磁致伸縮液位計主要由電子變送器(表頭)、介面浮子(或磁環)、探桿三部分組成。如圖《磁致伸縮液位計結構圖》。
主要性能
主要性能:

量 程:0~6000mm(硬桿)/0~25000mm(軟桿)

精度:±1mm

分辯率:0.1mm

環境溫度::-25℃~70℃

液體溫度:-25℃~150℃

過程接口:3/4″NPT

電源:DC24V

輸出信號:4~20mA,二線制/四線制,

溫度測量:-25℃~70℃

溫度誤差:±0.5℃

防爆等級:ExiaⅡBT4

通訊:RS-485,RS-232,Modbus,Hart等協議,可配CAN總線或按用戶要求。

※注:結合使用要求可以配制的相應管理系統軟件,可實現顯示各介質液位高度、溫度、體積、質量、密度等參數,并可自動生成報表及打印、網絡配送、遠程精確監控等先進的管理功能。

安裝方式
典型應用與安裝:
▲ 測量臥式儲罐的液位:頂部安裝
▲用于生產中間液位控制:側側安裝
▲立油罐上的應用:軟纜式頂部安裝
▲ 與磁翻板液位計配套應用
▲瀝青儲罐等應用及安裝


大型立油罐上的應用與安裝


與磁翻板液位計配套應用


瀝青儲罐等應用與安裝
