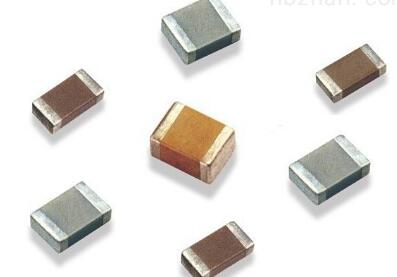

高壓貼片電容
高壓貼片電容又名陶瓷多層片式電容器,是一種用陶瓷粉生產技術,內部為貴金屬鈀金,用高溫?zé)Y(jié)法將銀鍍?cè)谔沾缮献鳛殡姌O制成。產品分為高頻瓷介NPO(COG)和低頻瓷介X7R兩種材質。NPO具有小的封裝體積,高耐溫度系數的電容,高頻性能好,用于高穩定振蕩回路中,作為電路濾波電容。X7R瓷介電容器限于在工作普通頻率的回路中作旁路或隔直流用,或?qū)Ψ�(wěn)定性和損耗要求不高的場合,這種電容器不宜使用在交流(AC)脈沖電路中,因?yàn)樗鼈円子诒幻}沖電壓擊穿,所以不建議使用在交流電路中。
分類
一類為溫度補償型NPO介質
NP0又名COG電氣性能最穩定,基本上不隨溫度、電壓、時間的改變,屬超穩定型、低損耗電容材料類型,適用在對穩定性、可靠性要求較高的高頻、特高頻、甚高頻電路中。
二類為高介電常數型X7R介質
X7R是一種強電介質,因而能制造出容量比NPO介質更大的電容器。這種電容器性能較穩定,隨溫度、電壓時間的改變,其特有的性能變化并不顯著,屬穩定電容材料類型,使用在隔直、耦合、傍路、濾波電路及可靠性要求較高的中高頻電路中。
三類為半導體型X5R介質
X5R具有較高的介電常數,常用于生產比容較大、標稱容量較高的大容量電容器產品。但其容量穩定性較X7R,容量、損耗對溫度、電壓等測試條件較敏感,主要用在電子整機中的振蕩、耦合、濾波及傍路電路中。
優點
封裝體積小,質量穩定,絕緣性能高,耐高壓
缺點
容量較小,目前最大100UF,易于被脈沖電壓擊穿。
性能參數
1、材質NPO(COG).X7R.X5R.Y5V
2、容量0.1PF-100PF-1NF-1UF-100UF
3、電壓6.3V-100V-1KV-2KV-5KV
4、封裝0201-0805-1206-1812-2225
應用范圍
產品廣泛用于模塊電源、汽車電子,通訊電源,LED照明電源等領域,有著廣闊的應用發展前景。
