電壓比較器
電壓比較器是對輸入信號進行鑒別與比較的電路,是組成非正弦波發生電路的基本單元電路。常用的電壓比較器有單限比較器、滯回比較器、窗口比較器、三態電壓比較器等。
電壓比較器它可用作模擬電路和數字電路的接口,還可以用作波形產生和變換電路等。利用簡單電壓比較器可將正弦波變?yōu)橥l率的方波或矩形波。
電壓比較器它可用作模擬電路和數字電路的接口,還可以用作波形產生和變換電路等。利用簡單電壓比較器可將正弦波變?yōu)橥l率的方波或矩形波。
簡介
LM339的引腳圖如右圖:
工作原理
電壓比較器可以看作是放大倍數接近"無窮大"的運算放大器。

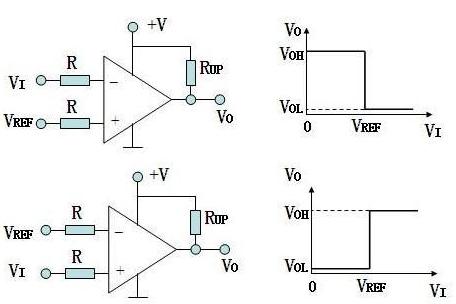

電壓比較器的功能:比較兩個電壓的大小(用輸出電壓的高或低電平,表示兩個輸入電壓的大小關系):
當"+"輸入端電壓高于"-"輸入端時,電壓比較器輸出為高電平;
當"+"輸入端電壓低于"-"輸入端時,電壓比較器輸出為低電平;
可工作在線性工作區和非線性工作區。
工作在線性工作區時特點是虛短,虛斷;
工作在非線性工作區時特點是跳變,虛斷;
由于比較器的輸出只有低電平和高電平兩種狀態,所以其中的集成運放常工作在非線性區。從電路結構上看,運放常處于開環狀態,又是為了使比較器輸出狀態的轉換更加快速,以提高響應速度,一般在電路中接入正反饋。
功能作用
簡單的電壓比較器結構簡單,靈敏度高,但是抗干擾能力差,因此我們就要對它進行改進。改進后的電壓比較器有:滯回比較器和窗口比較器。
運放
是通過反饋回路和輸入回路的確定"運算參數",比如放大倍數,反饋量可以是輸出的電流或電壓的部分或全部。而比較器則不需要反饋,直接比較兩個輸入端的量,如果同相輸入大于反相,則輸出高電平,否則輸出低電平。電壓比較器輸入是線性量,而輸出是開關(高低電平)量。一般應用中,有時也可以用線性運算放大器,在不加負反饋的情況下,構成電壓比較器來使用。
芯片比較
所有的運算放大器。常見的有LM324 LM358 uA741 TL081\2\3\4 OP07 OP27,這些都可以做成電壓比較器(不加負反饋)。LM339、LM393是專業的電壓比較器,切換速度快,延遲時間小,可用在專門的電壓比較場合,其實它們也是一種運算放大器。
