安裝位置

盡量遠離出料口和進料口。

對金屬罐和塑料罐,在整個量程范圍內不碰壁。如果是金屬罐,物位儀表不要安裝在罐的中央。

建議安裝在料倉直徑的1/4處。

纜式探頭或桿式探頭離罐壁最小距離不小于30厘米。

探頭底部距罐底大約30mm。

探頭距罐內障礙物最小距離不小于200mm。

如果容器底部是錐型的,傳感器可以安裝

罐頂中央,這樣可以一直測量到罐底。

輸入

反射的脈沖信號沿纜繩傳導至儀表電子線路部分,微處理器對此信號進行處理,識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成,距離物料表面的距離D與脈沖的時間行程T成正比:

D=C×T/2其中C為光速

因空罐的距離E已知,則物位L為:

L=E-D

輸出

通過輸入空罐高度E(=零點),滿罐高度F(=滿量程)及一些應用參數來設定,應用參數將自動使儀表適應測量環境。對應于4-20mA輸出。

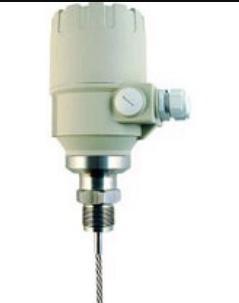

導波雷達物位計測量液體時的安裝指導

下述安裝指導適用于桿式和纜式探頭的導波雷達物位計,管式探頭測量與安裝方式無關。

安裝位置

距離罐壁的距離建議為罐直徑的1/6-1/4(至少300mm,混凝土罐至少400mm)

不要安裝在金屬罐中間

不要裝在下料口處

選擇探頭長度時,注意探頭底部距罐底約大于30mm

注意介質溫度

罐內障礙物

安裝時注意探頭距離障礙至少200mm

干擾的祛除

干擾回波抑制:軟件可實現對干擾回波的抑制,從而達到理想測量效果

旁通管及導波管(僅適用于液體)對于粘度不打于500cst,可采用旁通管,導波管或管式來避免干擾。

液體標準安裝

對于粘度≤500cst且不易產生粘附的介質,管式探頭是最佳方案,其特點如下:

卓越的可靠性

可用于介電常數大于等于1.4的任何介質,測量與介質的導電性無關

罐內障礙物及短管尺寸不影響測量

比桿式探頭能承受的橫向壓力高

對于高粘度的介質,建議使用桿式探頭

儀表在臥罐及立罐上的安裝

管式探頭及桿式探頭最長可到6米對于測量距離超過6米的罐,可選用8mm纜式探頭

安裝及固定方式同固體粉倉測量

對距罐壁的距離無限制,只要避免探頭接觸罐壁即可

如果罐內障礙物比較多或過于靠近探棒時,請選用管式探頭

腐蝕性介質測量

如果測量腐蝕性介質,可選用桿式探頭的導波雷達物位計套一個塑料套管進行測量

L————空罐距離

B————頂部盲區

E————探頭到罐壁的最小距離

頂部盲區是指物料最高料面與測量參考點之間的最小距離。

底部盲區是指纜繩最底部附近無法精確測量的一段距離。

頂部盲區和底部盲區之間是有效測量距離。

注意:

使用導波雷達物位計只有物料處于頂部盲區和底部盲區之間時,才能保證罐內物位的可靠測量。

測量范圍:纜式:0-30m;桿式、同軸式:0-6m

重 復 性:±3mm

分 辨 率:1mm

采 樣:回波采樣55 次/s

響應速度:>0.2S(根據具體使用情況而定)

輸出電流信號:4-20mA

精 度:<0.1%

通訊接口:HART 通訊協議

過程連接: G1-1/2

法蘭DN50,DN80,DN100,DN150

過程壓力: -1-40bar

電 源:24VDC(±10%),紋波電壓:1Vpp

耗 電 量:max 22.5mA

環境條件:溫度-40℃~+80℃

外殼防護等級:IP68

防爆等級:EXiaIICT6

兩線制接線:儀表供電和信號輸出共用一根兩芯屏蔽電纜線

電纜入口:2個M20×1.5(電纜直徑5——9mm)

液體密度

物料的電氣特性

液體表面的湍流和泡沫的對測量無影響

四行文本顯示,簡單菜單引導式現場操作

通過所提供的ToF Tool軟件可方便地實行遠程操作、診斷和測量點的文件編制

可提供遠程操作及顯示

通過現場包絡線顯示進行診斷

電子設備可在不打開儲罐的情況下進行更換

在要求安全作用達到SIL 2時,根據IEC 61508/IEC 61511-1提供安全連鎖系統(溢出保護)

認證:

歐洲:ATEX,EHEDG(FMP 41C),PED(FMP 45),WHG

北美:FM,CSA; 燃?xì)?a href="/baike/list_1044.html">鍋爐條例(FMP 45)

2、防掛料:獨特的電路設計和傳感器結構,使其測量可以不受傳感器掛料影響,無需定期清潔,避免誤測量。

3、免維護:測量過程無可動部件,不存在機械部件損壞問題,無須維護。

4、抗干擾:接觸式測量,抗干擾能力強,可克服蒸汽、泡沫及攪拌對測量的影響。

5、準確可靠:測量量多樣化,使測量更加準確,測量不受環境變化影響,穩定性高,使用壽命長。

溫度范圍:-200℃(-328
