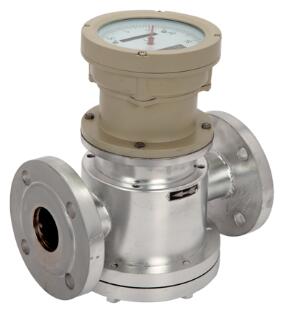

齒輪流量計
齒輪流量計流量信號的顯示,有就地顯示和遠傳顯示兩種。就地顯示將齒輪的轉動通過一系列的減速及調整轉速比機構之后,直接與儀表面板上的指示針相連,并經過機械式計數器進行總量的顯示。
介紹
齒輪流量計是一種較新的容積式流量計,產品目錄中也叫福達流量計
適用
齒輪流量計,是容積式流量計的一種,用于精密的連續或間斷的測量管道中液體的流量或瞬時流量.它特別適合于重油、聚乙烯醇、樹脂等粘度較高介質的流量測量。
信號傳遞方式
遠傳顯示主要是通過減速后的齒輪帶動永久磁鐵旋轉,使得彈簧繼電器的觸點以與永久磁鐵相同的旋轉頻率同步地閉合或斷開,從而發出一個個電脈沖遠傳給另一顯示儀表。
工作原理
流量計腔體內有一對互相嚙合的齒輪作為轉子,兩個齒輪與腔體可以分別構成一個固定的體積,稱為標準容積。流量就是通過計算一定時間內來流通過標準容積的個數來計量。
優點
體積小,重量輕;運行時振動噪聲小;可測量粘度高達10000(Pa . s)的流體;其計量準確度高一般可達士0. 5%R,加非線性補償后可達士(0.1 %-士0.005 %)R的高精度,測量范圍度最高可達1000,1.
齒輪流量計有通用型、高壓型、食品衛生型和全塑型等幾種類型,適用于各種清潔液體的流量測量。根據流量計的口徑大小,也允許流體中存在一定的小顆粒雜質。
特點
1、流量測量與流體的流動狀態無關,這是因為橢圓齒輪流量計是依靠被測介質的壓頭推動橢圓齒輪旋轉而進行計量的。
2、粘度愈大的介質,從齒輪和計量空間隙中泄漏出去的泄漏量愈小,因此核測介質的粘皮愈大,泄漏誤差愈小,對測量愈有利。
3、齒輪流量計計量精度高,適用于高粘度介質流量的測量,但不適用于含有固體顆粒的流體(固體顆粒會將齒輪卡死,以致無法測量流量)。如果被測液體介質中夾雜有氣體時,也會引起測量誤差。
測量原理
齒輪流量計是高精度測量體積流量的流量儀表,它的工作原理是正位移原理,介質的流動使齒輪轉動,齒輪的旋轉被2個非接觸式的檢脈沖器掃描,每一個齒產生一個脈沖,最終產生于流量成比例的頻率信號,進而得出流量值Q。
齒輪流量計加工精度高、安裝精密、分辨率高,齒輪流量計要求被測介質是潤滑性的,不能測量非潤滑的介質,如水。同時齒輪流量計不適用于含有固體顆粒的流體,如果被測液體介質中夾雜有氣體時,也會引起測量誤差。
應用指南
齒輪流量計廣泛應用于石油、石化、天然氣、化工、造紙、汽車、食品等行業,齒輪流量計還用于測量小管徑的微小流量的計量。
