電鎖是門禁系統常用設備,常用電鎖:門禁磁力鎖,門禁電插鎖,門禁陰極鎖,門禁陽極鎖,門禁電控鎖,不常用電鎖:機電一體鎖、推杠鎖、剪力鎖(磁力鎖和電插鎖復合)。

功能劃分

1、斷電開門型電插鎖

2、斷電閉門型電插鎖

3、集成機械鑰匙型電插鎖

A、斷電開門型

B、斷電閉門型

4、全無框玻璃門電插鎖

按線芯數

1、標準功能: 2線型 紅線(+12V),黑線(GND)

2、帶鎖狀態信號反饋

4線型 2個電源線,2個信號線(NC /COM)

5線型 2個電源線,3個信號線(NC /NO/COM)

3,帶鎖狀態信號并帶門狀態信號反饋

6線型 2個電源線,2個鎖狀態信號,2個門狀態信號

8線型 2個電源線,3個鎖狀態信號,3個門狀態信號

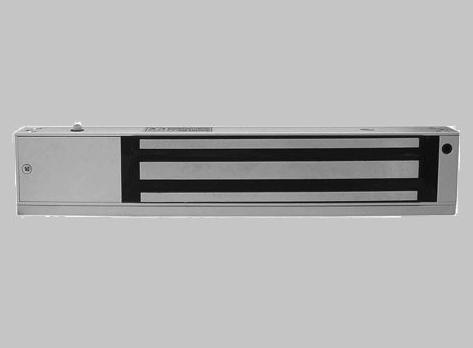

磁力鎖(或稱電磁鎖)的設計和電磁鐵一樣,是利用電生磁的原理,當電流通過硅鋼片時,電磁鎖會產生強大的吸力緊緊的吸住吸附鐵板達到鎖門的效果。只要小小的電流電磁鎖就會產生莫大的磁力,控制電磁鎖電源的門禁系統識別人員正確后即斷電,電磁鎖失去吸力即可開門。因?yàn)殡姶沛i沒有復雜的機械結構以及鎖舌的構造,適用在逃生門或是消防門的通路控制。其內部用灌注環氧樹酯保護鎖體。電磁鎖的吸力強度以LB表示(磅),測試的方法是靜態加壓。所謂靜態加壓就是電磁鎖通電后慢慢地逐漸增加對吸附鐵板的拉力,當超出電磁鎖的吸力時瞬間拉開吸附鐵板,此ㄧ拉力的數據就是電磁鎖的拉力值。而且電磁鎖與吸附鐵板的作用力必須是面對面而且是直線加壓(collinear load test),如此電磁鎖的吸力(Holding Force)才是最大。吸附鐵板因?yàn)殚L(zhǎng)時間受電磁鐵的磁力感應有可能被短暫磁化。

安裝方法

外開門的表面安裝方法

第一步:首先用螺絲刀打開蓋板,再用六角扳手打邊板,準備安裝

第二步:拿出安裝紙板,將紙板沿著虛線折疊把紙板放到所需裝鎖的位置,然后把需要打孔的地方做上記號后打孔.

第三步:

A、繼鐵板的固定,將內六角螺絲插入繼鐵板中,把橡膠華司置與兩片金屬華司之間,然后套在內六角螺絲上。將繼鐵板插入門上打的三個孔中,同時把香菇頭從門的另一面插入,利用六角扳手將繼鐵板鎖在門上。

B、邊板的固定,把邊板用兩個半圓頭螺絲固定在先前打孔的門框上(固定在邊板的長形孔中)。注意:不要將邊板鎖緊,讓其能前后能移動以利于安位置的修正。

C、修正邊板的位置使邊板與繼鐵板的位置合適,目的使鎖主體能與繼鐵板緊密的接觸。

D、固定鎖主體與邊板鎖緊邊板的半圓頭螺絲后,再鎖上所有的沉頭螺絲,然后再卸下半圓頭螺絲,在適當?shù)奈恢勉@孔以便接線。最后用六角扳手把鎖主體鎖在邊板上。

第四步:按照說明書的指示接線。

第五步:蓋上蓋板,把小鋁柱體塞進鎖主體的螺絲孔中。

注意事項

在安裝繼鐵板的時候,不要把它鎖緊,讓其能輕微搖擺以利于和鎖主體自然的結合。

內開門的表面安裝方法 內開門做表面安裝時需要有輔助配件來協助安裝,我們選用富有裝飾性的優質進口鋁材來制做這種安裝配件:Z&L支架。每套 Z&L支架含三塊鋁材配件,其中較長的一塊L1是配給鎖主體使用;另外兩塊較短的 Z2、Z3配給繼鐵板用。Z2是安裝在門上的,邊上有五個沉孔,是用于固定在門上;Z3是用于固定繼鐵板的,邊上有三個孔,中心孔應與繼鐵板的中心孔對齊.下面介紹安裝方法。

a、先將Z&L支架中的L1支架放在裝鎖的位置上,用自攻螺絲固定于門框或墻面上。

b、用六角扳手將鎖主體鎖在L1支架上。

c、對應于L1支架的位置把Z2支架固定在門上。

d、將繼鐵板插入Z1的三個孔中假固定,然后門關好,使磁鐵和繼鐵板緊密吻合,確定Z1、Z2 的銜接位置。(Z1與Z2的相對位置根據門的厚度可以調節)。

e、將Z1、Z2鎖緊,然后將繼鐵板用M8*25內六角螺絲固定于Z1上(將螺絲、鐵板、墊圈、橡膠墊圈依次穿入)。

f、如果是雙扇門,可以用兩個Z &L支架

電插鎖(如圖《電插鎖》所示)是一種電子控制鎖具,通過電流的通斷驅動"鎖舌"的伸出或縮回以達到鎖門或開門的功能。當然,關門開門功能的實現需要與"磁片"配合才能實現。

用途

通常電插鎖由兩個主要部分組成:鎖體和鎖孔。鎖體中的關鍵部件為"鎖舌",與"鎖孔"配合可實現實現"關門"和"開門"兩個狀態。即鎖舌插入鎖孔實現關門,鎖舌離開鎖孔為開門。正因?yàn)殒i舌的可伸縮功能,才被冠予"電插鎖"的名稱。也正是因?yàn)檫@個特點,電插鎖經常被用于各種平開門(雙向開啟)上。同時,其"暗藏式"安裝的特點較適合于對鎖體保密性要求較高的場所。

電插鎖分為兩種,通電開鎖和斷電開鎖兩種,即前者通電時的狀態是鎖舌在里面即開門狀態,后者反之。不過一般情況下消防有要求用斷電開門,以防止火災發生時們可以自動打開!

鎖有2芯(電源+和-)5芯(電源+和-以及門磁兩種狀態點和公共點)和8芯(電源+和-以及門磁兩種狀態點和公共點還有鎖芯3個點)之分。

表面區別鎖的好壞時簡單辦法是看外觀,另一個簡單的方法是用手掂一掂重量,一般質量好的比較重。

安裝時,需將鎖體(含鎖舌部分)安裝于脊梁中,再將鎖片(含鎖孔部分)安裝于活動扇上項部。安裝時需要注意調整好鎖舌與鎖孔的對應位置,以及與地彈簧、地鎖之間的對應位置。對有框玻璃門而言,使用鎖片即可;但對無框玻璃門而言,必然使用小門夾"下支架"充當鎖孔的角色。

性能

1、鎖舌力量:如果鎖舌無力,會發生鎖舌自動縮回的現象,或反應力差,鎖舌伸縮不及時,失去其"鎖"的意義。

2、工作狀態下鎖體溫度:沒有一款電插鎖在工作狀態下不發熱,但不應達到"煮雞蛋"的程度。

3、工作電流:這個指標與鎖舌力量有關,也與鎖體工作狀態下的溫度有關。設計準確的電插鎖應在這兩者之間找到平衡。

4、工作電壓:通常有12VDC/24VDC兩種,而以12VDC居多。24VDC的最大好處是其要求的工作電流較小。

5、鎖體尺寸:對于有特殊安裝尺寸的場所,這個指標顯得尤為重要。有些工程尺寸要求是設計無法達到的。

6、反饋信號:一些電插鎖對鎖狀態提供檢測功能,如對磁片位置的檢測、對鎖芯狀態的檢測等�？梢赃_(dá)到更高的安防要求。

7、延時設計:可實現開門后延時若干秒后自動關門。此功能針對某些不能設置關于延時的門禁系統而設計。

原理及應用

電插鎖從電線分為兩線電插鎖,四線電插鎖,5線電插鎖,8線電插鎖。

兩線電插鎖:有兩條電線,紅色和黑色,紅色接電源+12VDC黑色接GND。斷開任何一條線,鎖會自動回伸,門則處于打開狀態。兩線電鎖,設計比較簡單,沒有單片機控制電路,鎖體也比較容易發熱燙手,沖擊電流比較大,是電插鎖產品中最低級的產品也是市政應用最多也最廣泛的產品之一。

四線電插鎖:有兩條電線,紅色和黑色,紅色接電源+12VDC黑色接GND。還有兩條白色的線,是門磁信號線,反映門的開和關狀態。它通過門磁,根據當前門的開還是關狀態,同時把信號反饋給門禁控制器。,例如非法闖入時報警。長時間未關閉等功能都是依賴這些信號來傳遞信息的,在的系統中沒有設立這些功能,門磁信號線可以不用接。四線電插鎖采用單片機控制器,發熱良性,帶延時控制,帶門磁信號反饋功能,在電插鎖產品中也是應用較廣泛的產品

電插鎖 帶延時控制,就是鎖體上有撥碼開關,可以設置關門的延時時間。通�？梢栽O(shè)置為0秒,3秒,6秒,9秒。每個品牌的鎖分幾檔延時略有不同。

請注意這個延時和門禁控制器和門禁軟件設置的開門延時兩個概念不一樣。

門禁控制器和門禁軟件設置的是"開門延時",或者叫"門延時",是指電插鎖開門多少秒后自動合上。

電插鎖帶的延時,是關門延時,是指門到位多久后,鎖頭下來,鎖住門。一般門禁系統都是要求門一關到位,鎖頭就下來,把門關好。所以,電插鎖延時缺省設置成0秒。而有些門,地彈簧不好,門在關門位置前后晃蕩個幾下,門才定下來,這個時候如果設置成0秒,鎖頭還沒有來得及打中鎖孔,門就晃蕩過去了,門在晃蕩回來會把已經伸出來鎖頭撞歪,這種情況就可以設置一個關門延時,使門晃蕩幾下后,穩定下來,鎖頭再下來,關閉門。

5線電插鎖:

和四線電插鎖的原理是一樣的,只是多了一對門磁的相反信號,用于一些特殊場合,正式場合反而麻煩,工程師要測試該用哪一對。

紅黑兩條線是電源。還有COMNONC三條線,NO和NC分別和COM組成兩對信號相反(一組閉合信號,一組開路信號)。門被打開后,閉合信號變成開路信號,開路信號的一組變成閉合信號。

8線電插鎖:

原理和5線電插鎖一樣。只是除了門磁狀態輸出外,還增加了鎖頭狀態輸出。

選購要點

最早的自動門大多用電插鎖實現,市場上有專用和不專用兩種.

1、專用電插鎖就是專為自動門特點而設計的電鎖,此類鎖可應用于各廠牌自動門.工作原理是由感應器或門禁控制機等(如自助銀行刷卡機)送信號給電鎖,電鎖接受到信號后先開鎖再送信號給自動門開門.因先開鎖然后由鎖的控制單元送信號給門機控制器實現開門,這樣就避免了門開啟而鎖未跳開而造成的撞鎖現象.而且鎖的控制單元有延時輸出開門信號功能所以叫專用電鎖。專用電插鎖的優點是破壞性開啟門的難度加強,被強制開門的難度更大.不過此類鎖的接線方式較復雜.而且都是專業做自動門的廠家有,價格也較貴,國內生產廠家可考慮自主開發,鎖體可選配市場上通用電鎖。

2、普通電插鎖也就是一般的電控鎖,此類鎖沒法延時輸出開門信號,只能由門禁控制器(感應器)同時送開門和開鎖信號,故經常發生門比鎖開啟的快,吊具撞到未跳開的鎖頭而造成自動門故障(如門機自檢測、掉門、卡門等狀況).我們經常見于自助銀行把人鎖在屋里的報道很多就是這種狀況。

陰極鎖

一般的陰極鎖為通電開門型。適用單向木門。安裝陰極鎖一定要配備UPS電源。因?yàn)橥ｋ姇r(shí)陰鎖是鎖門的。

陽極鎖

陽極鎖是斷電開門型,符合消防要求。它安裝在門框的上部。與電磁鎖不同的是陽極鎖適用于雙向的木門、玻璃門、防火門,而且它本身 帶有門磁檢測器,可隨時檢測門的安全狀態。

門禁電控鎖

門禁電控鎖也叫電動鎖

適用門式:可與樓宇可視對講、門禁系統配套使用,一般接4線電控鎖,兩根電源線(+、-),兩根信號線(L+、L-)。

接線分兩種,通電開鎖和斷電開鎖。
