亚洲AV色无码乱码在线观看|?愛妃?av中文字幕无码|最新国产91精品第二页|精品免费国产a级奶水

非金屬型

非金屬型耐磨地坪是由一定粒徑級(jí)配的精選骨料、高強(qiáng)水泥、特殊外加劑、顏料及聚合物組成,即可在基礎(chǔ)混凝土上形成一層致密的彩色耐磨面層�？箾_擊能力好�？蓮V泛應(yīng)用于購(gòu)物中心、大型超市、人行道、停車場(chǎng)、生產(chǎn)車間、機(jī)器維修車間、倉(cāng)庫(kù)等需要特別增強(qiáng)表面耐磨性的場(chǎng)所,室內(nèi)外均可使用,即使長(zhǎng)期處于潮濕狀態(tài)也不會(huì)影響它的性能。根據(jù)地面的耐磨層(1.5-3.5mm)的要求,推薦用量為5-7kg。石英砂型耐磨地坪系統(tǒng)的主要技術(shù)指標(biāo):28天抗折強(qiáng)度 12MPa 28天抗壓強(qiáng)度 85MPa 表面硬度,mm(壓痕直徑) 2.8 耐磨度比

金屬型

金屬型耐磨地坪是由一定粒徑級(jí)配的精選骨料、高強(qiáng)水泥、特殊外加劑、顏料及聚合物組成,采用干式撥撒方法,均勻地撒布在初凝階段的混凝土表面,用專業(yè)施工工具施工,即可在基礎(chǔ)混凝土上形成一層極致密、高強(qiáng)度的彩色耐磨面層。耐磨硬化劑共有4種顏色(水泥本色、灰色、紅色、綠色),其優(yōu)點(diǎn)是與基礎(chǔ)混凝土結(jié)合性能好,表面致密,耐磨性高,抗沖擊能力強(qiáng)�？蓮V泛應(yīng)用于需要特別增強(qiáng)表面耐磨性、抗沖擊性的混凝土表面,如生產(chǎn)加工車間、機(jī)器維修車間、倉(cāng)庫(kù)等場(chǎng)所,其缺點(diǎn)是不適用于長(zhǎng)期潮濕環(huán)境中的地面,經(jīng)常接觸酸性、結(jié)晶鹽及其它化學(xué)溶劑的地面。根據(jù)地面耐磨層(1.5-3.5mm)的要求

合金骨料

合金骨料耐磨地坪材料礦物合金骨料(錫鈦合金)耐磨材料由一定顆粒級(jí)配的礦物合金骨料,特種水泥,其它摻和料和外加劑組成,開袋即可使用,將其均勻地撒布在即將初凝階段的混凝土表面,經(jīng)專門手段加工,從而使其與混凝土地面形成一個(gè)整體,且具高致密性和顏色的高性能耐磨地面。 特性: 增強(qiáng)混凝土地面的耐磨性,耐沖擊性格強(qiáng)度。極大提高了混凝土的密度,使其絕少起塵,增加了地面的防油性,形成一個(gè)高密度,易清潔,抗參透的地面與混凝土地面一起施工。抗重壓、耐磨性強(qiáng)、不起塵、增強(qiáng)地面防油性,抗?jié)B透,便與清潔衛(wèi)生。

檢查原水泥砂漿地坪的平整度和附著力,達(dá)到技術(shù)要求后,將耐磨材料用攪拌器加水?dāng)嚢杈鶆蚝筮M(jìn)行地面攤鋪刮平;待耐磨材料初凝時(shí)進(jìn)行機(jī)器分步打磨,耐磨材料完全干燥以后用抹光機(jī)進(jìn)行打磨,收光。施工完畢進(jìn)行灑水養(yǎng)護(hù),養(yǎng)護(hù)期完成以后使用專用的機(jī)器進(jìn)行研磨及拋光處理,并用專用地坪蠟進(jìn)行打蠟處理。

抗重壓、耐磨性強(qiáng)、不起塵、增強(qiáng)地面防油性,抗?jié)B透,便于清潔衛(wèi)生�；炷�土進(jìn)入初凝后即可施工,施工工期較一般比較長(zhǎng),但使用效果更佳。

應(yīng)用與重摩擦、易損傷、高沖擊力的場(chǎng)地。如:重型貨車、叉車輾輪頻繁,重貨車期堆積以及高精尖技術(shù)加工生產(chǎn)需防塵的大型機(jī)床車間、機(jī)器設(shè)備重壓車間,容易溢油、耐油防滑耐磨的場(chǎng)所,倉(cāng)庫(kù)、碼頭、裝卸機(jī)械工廠、飛機(jī)停機(jī)坪、停車場(chǎng)、電子工業(yè)、高速公路、紡織業(yè)、軍工企業(yè)、環(huán)氧地坪、環(huán)氧樹脂自流平地坪、防靜電地板漆、防腐地坪及防腐處理、PU球場(chǎng)、跑道系統(tǒng)、自流平水泥、混凝土密封固化養(yǎng)護(hù)劑、車庫(kù)停車場(chǎng)地坪等。

主要同類品 硒鈦合金骨料耐磨地坪劑,礦物合金骨料地坪硬化劑,金屬骨料耐磨地坪硬化劑,非金屬骨料地坪硬化劑,彩色耐磨地坪,耐磨壓花地坪,耐磨硬化地坪。

當(dāng)基層砼初凝時(shí),鋪撒骨料,力求鋪撒均勻,撒料分兩次進(jìn)行,且保證用量;

1、第一次鋪撒總量的2/3,用磨光圓盤壓實(shí)搓毛;

2、第二次鋪撒總量的1/3,用抹光圓盤壓實(shí)搓毛;

3、初凝后,用壓光機(jī)抹光一遍;

4、檢查撒料抹后的平整度,對(duì)低洼處及時(shí)撲料調(diào)整,再對(duì)該處壓實(shí)搓毛,抹光處理;

5、完工前,用抹光機(jī)作拋光處理達(dá)到工藝完成;

6、均勻涂布地面養(yǎng)護(hù)劑。

耐磨(齒輪法) ≤450

抗壓強(qiáng)度 3d ≥50

7d ≥65

28d ≥90

抗析強(qiáng)度 ≥13.5

硬度 8.0+0.5

耐油性:耐磨地面本身不具備耐油性。如果要達(dá)到良好的抗?jié)B耐油性能,可便用HOPER液態(tài)硬化劑、混凝土密封固化劑從而使耐磨地面表層有更佳的致密性、達(dá)到良好的抗?jié)B性,并可以提高地面的耐磨強(qiáng)度和光澤度。

抗腐蝕性 骨料標(biāo)準(zhǔn)鹽蝕試驗(yàn).,42 d自然電信恒為正、穩(wěn)定值+0.5㎜(S.C.E),最大值+120MV(S.C.E)水泥試體,5%NACI

溶液浸泡,2年零3個(gè)月無銹斑。

地坪養(yǎng)護(hù):

耐磨地坪完工后(視天氣溫度情況),用水加PVC薄膜或?qū)Ｓ灭B(yǎng)護(hù)劑,涂敷耐磨地坪表面進(jìn)行養(yǎng)護(hù),防止其表面水分激烈蒸發(fā),保障耐磨地坪強(qiáng)度的穩(wěn)定,養(yǎng)護(hù)時(shí)間為七天。

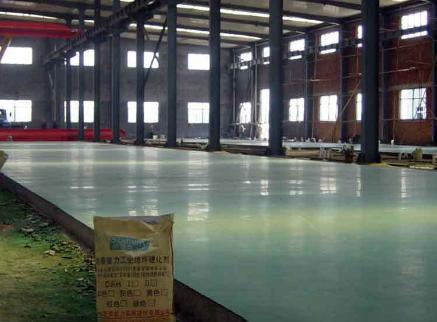

施工方案:

一、初次刮除浮漿

1、混凝土在澆注一定時(shí)間后(具體時(shí)間因氣候定)用橡皮推刀刮除水,浮漿耐磨地坪施工工序:

1、第一次提漿
2、第一次撒布
3、整平提漿
4、第二次撒布材料
5、二次撒布材料提漿
6、第三次撒布材料
7、在氣溫偏高的情況下,因混凝土凝固較快也可分二次,完成撒布材料
8、收光作業(yè)

耐磨地坪施工對(duì)混凝土要求:

一、混凝土強(qiáng)度必須≥C25,含350kg/m3以上的普通硅酸鹽,水泥及水灰比<0.45。

二、找平層必須是細(xì)石混凝土及其厚度不可少于50mm。

1、由于耐磨材料施工與水泥地坪澆筑幾乎是同時(shí)進(jìn)行,為保證耐磨層施工質(zhì)量和施工進(jìn)度,混澆筑應(yīng)作好配合;

2、模板設(shè)置應(yīng)平整堅(jiān)固,模板以6米為宜,并涂脫模油,用水平儀隨時(shí)檢測(cè)模板標(biāo)高,對(duì)偏差處應(yīng)及時(shí)調(diào)整;

3、混凝土強(qiáng)度不低于C25,且盡可能小的水灰比;

4、使用插入式振搗棒和平板式振搗器作業(yè),振搗后使用水平儀檢測(cè)模板水平情況,對(duì)偏差部位進(jìn)行調(diào)整;

5、使用較重的鋼制長(zhǎng)輥(鋼輥應(yīng)寬于模板)多次反復(fù)壓,并保持鋼模潔凈,使地坪平整,無法使用鋼輥?zhàn)鳂I(yè)部位,應(yīng)用刮尺整平;

6、對(duì)泌水嚴(yán)重部位,應(yīng)用橡膠管去泌水;

7、卸模最好等耐磨面層完成第二天進(jìn)行,第三天由建筑方切伸縮縫;

8、在乙方施工期內(nèi),不安排交叉施工,并應(yīng)負(fù)責(zé)對(duì)方已施工好的地坪進(jìn)行保護(hù)與養(yǎng)護(hù),甲方應(yīng)提供水電。
