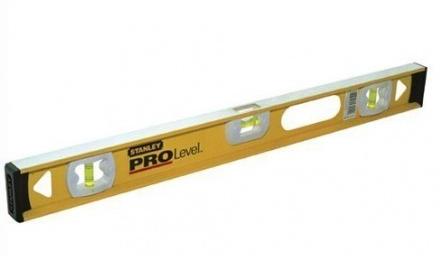

水平尺帶有水平泡,可用于檢驗、測量、劃線、設備安裝、工業工程的施工。比如核電站設備如泵找平找正時使用。

校準器具由光學分度頭和專用夾具組成,校準時將專用夾具固定于分度頭的主軸錐孔中,調整分度頭使平板大致水平,將水平尺固定在平板上,如圖所示,然后逐項進行校準。

零位誤差校準

1、水平位置的零位誤差校準

待氣泡穩定后,在水平位置氣泡的一端讀數得a,然后,將水平尺調轉180度,放在平板的原位置,按照第一次讀數的一邊記下氣泡另一端的讀數b,兩次讀數差的一半為零位誤差。

2、鉛垂位置的零位誤差校準

調整分度頭,使水平位置氣泡的一端對準長刻線,將分度頭轉過90度,在鉛垂位置氣泡的相應一端讀數c,將c加上水平位置的零位誤差即為鉛垂位置的零位誤差。

3、45度位置的零位誤差校準

調整分度頭,使水平位置氣泡的一端對準長刻線,將分度頭轉過45度,在45度位置氣泡的相應一端讀數d,將d加上水平位置的零位誤差即為45度位置的零位誤差。

分度值誤差校準

轉動分度頭,使氣泡對準水準泡左邊（或右邊）的起始線,然后依次改變分度頭的示值,每次改變量為被校水平尺的標稱分度值,待氣泡穩定后,在氣泡的一端進行讀數以同樣的方法校準水準泡另一邊。分度值誤差按下式計算：式中,為水平尺的分度值誤差,格；為水平尺的讀數,格。

依據以上方法�？煞謩e對水平位置水泡、鉛垂位置水泡與45度位置水泡的分度值誤差進行校準。

利用重錘線可以制作精密水平尺,不僅制作工藝簡單,而且測量精密,既整合了三角板原有功能,還能測出物體表面的坡角。

在生活中,人們常常使用水平尺來檢測物體是否水平,常見的是水準泡式水平尺。它是靠玻璃管內水準泡的移動來判斷物體是否水平的,當水平尺發生傾斜時,氣泡就會向升高的一端移動,從而判斷物體表面哪一端高,哪一端低。

器材

普通量角器、細線、小圓錐體、教學用三角板、強力膠。

制作方法

1、將量角器刻度按照如圖所示改進。

2、用細線和圓錐體做成重錘線。

3、用強力膠依圖所示,將量角器、教學用三角板粘合在一起,注意使量角器的零刻度線與三角板的底邊垂直。

4、用強力膠將重錘線一端固定在量角器中心處。

使用方法

將三角板底邊緊貼被測物體表面豎直放置,如圖所示。如果被測物體表面水平,那么重錘線將與量角器的零刻度線重合；如果被測物體表面不水平,那么重錘線在量角器上所指示的角度即等于被測物體表面的坡角。
