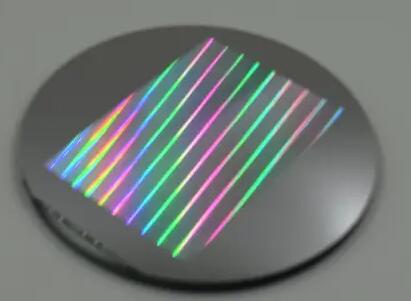

衍射光柵
衍射光柵的原理是蘇格蘭數學家詹姆斯·格雷戈里發現的,發現時間大約在牛頓的棱鏡實驗的一年后。詹姆斯·格雷戈里大概是受到了光線透過鳥類羽毛的啟發。公認的最早的人造光柵是德國物理學家夫瑯禾費在1821年制成的,那是一個極簡單的金屬絲柵網。但也有人爭辯說費城發明家戴維·里滕豪斯于1785年在兩根螺釘之間固定的幾根頭發才是世界上第一個人造光柵。
波在傳播時,波陣面上的每個點都可以被認為是一個單獨的次波源;這些次波源再發出球面次波,則以后某一時刻的波陣面,就是該時刻這些球面次波的包絡面(惠更斯原理)。
一個理想的衍射光柵可以認為由一組等間距的無限長無限窄狹縫組成,狹縫之間的間距為d,稱為光柵常數。當波長為λ的平面波垂直入射于光柵時,每條狹縫上的點都扮演了次波源的角色;從這些次波源發出的光線沿所有方向傳播(即球面波)。由于狹縫為無限長,可以只考慮與狹縫垂直的平面上的情況,即把狹縫簡化為該平面上的一排點。則在該平面上沿某一特定方向的光場是由從每條狹縫出射的光相干疊加而成的。在發生干涉時,由于從每條狹縫出射的光的在干涉點的相位都不同,它們之間會部分或全部抵消。然而,當從相鄰兩條狹縫出射的光線到達干涉點的光程差是光的波長的整數倍時,兩束光線相位相同,就會發生干涉加強現象。以公式來描述,當衍射角θm滿足關系dsinθm/λ=|m|時發生干涉加強現象,這里d為狹縫間距,即光柵常數,m是一個整數,取值為0,±1,±2,……。這種干涉加強點稱為衍射極大。因此,衍射光將在衍射角為θm時取得極大,即:
上式即為光柵方程。當平面波以入射角θi入射時,光柵方程寫為:
其中 D 是衍射因子:
I是干涉因子:
Acu-Rite光柵尺，Acu-Rite數據讀出系統
- 產品規格：
- 產品數量：
- 經營模式：
- 貿易型
- 執照認證：
- 已認證
- 最近更新：
- 2025/6/4 9:17:50
- 經營品牌：
本公司代購美國進口；acu-rite光柵尺，acu-rite數據讀出系統，acu-rite數據顯示系統，acu-rite控制系統 pclass=msonormalalign￥0元/所在地：上海上海
上海包勒機械設備有限公司
施特安邦安全光柵廠家直銷
- 產品規格：
- 產品數量：
- 9999
- 經營模式：
- 生產型
- 執照認證：
- 未認證
- 最近更新：
- 2019/10/6 17:17:52
- 經營品牌：
- 施特安邦/STANBON
std系列輕薄小巧型安全光柵是采用國外先進技術開發和研制的一款對射式產品，該產品通過了歐洲ce認證，(en61000en550240)，具有很強的穩定性，能完全替換進口的區域傳感器，如na、lc、sas、pjv系列等，已廣泛￥1000元/套所在地：廣東深圳
深圳市施特安邦科技有限公司
【低價供應】kirchgaesser光柵
- 產品規格：
- 型號齊全
- 產品數量：
- 111111
- 經營模式：
- 貿易型
- 執照認證：
- 未認證
- 最近更新：
- 2024/3/14 17:13:28
- 經營品牌：
- BURSTER，SATRON，GEORG
kirchgaesser傳感器 kirchgaesser流量傳感器，kirchgaesser壓力傳感器，kirchgaesser溫度傳感器，kirchgaesser液位傳感器，kirchgaesser微波探測器，kirchga￥1298元/個所在地：上海上海
上海儒隆自動化科技有限公司
