套筒滾子鏈,誘導式重力卸料,用于各種粉狀,塊狀物粒的垂直提升。您可以根據您的產量的大小選著合適的機型。

工作原理

NE板鏈?zhǔn)教嵘龣C(jī)由運動部件回繞在上部驅動鏈輪和下部的改向鏈輪上,在驅動裝置作用下,驅動鏈輪帶動牽引構件和料斗作回轉性的循環運動,物料由下部進料口喂入各料斗,當物料被提升至上鏈輪時,在重力和離心力的作用下由出料口卸出。

主要結構

提升機是應用最廣泛的一種垂直提升設備,它被用來提升各種散狀物料,如:礦石、煤、水泥、水泥熟料等。

1、NE提升機由運行部件、提升機機頭、提升機機座、殼體組成。

2、運行部件由料斗和套筒滾子鏈條組成,NE15、NE30采用單排鏈,NE50-NE800采用雙排鏈。

3、提升機機頭由上部殼體、驅動鏈輪、驅動裝置、出料裝置和逆止器組成。驅動裝置由電機、減速機、聯軸器、傳動鏈條等。驅動平臺上裝有檢修架和欄桿。驅動裝置分左裝和右裝兩種。左裝:面對喂料口,驅動裝置布置在機殼左側。右裝:面對喂料口,驅動裝置布置在機殼右側。

4、提升機機座由殼體下部與張緊裝置、改向鏈輪及進料口組成。張緊裝置分螺旋式、彈簧式、重錘式。張緊裝置安裝在鏈輪的軸承上,行程一般0.2-0.5m。

2、驅動功率小。該機采取流入式喂料,重力誘導式卸料,且采用密集型布置的大容量料斗輸送。鏈速低提升量大。幾乎無回料和挖料現象,因此無產功率小,所耗功率是鏈提升機的 70% 。

3、輸送能力大。該系列具有 11 種規格。提升量范圍 15~800m 3 /n.

4、使用壽命長。本機的設計保證物料在喂料,提升和卸料中不會撒落,減少了機械磨損,物料之間很少發生擠壓和碰撞現象。輸送鏈采用高強度耐磨鏈條,大大延長了鏈條和鏈斗的使用壽命。正常使用下,輸送鏈?zhǔn)褂脡勖�超過 5年。

5、密封性好,環境污染少。先進的設計原理,保證了整機的可靠性,無故障時間超過 3萬小時。

6、操作,維護,維修方便,易損件少。由于節能和維修少,所以使用成本極低。

7、機械尺寸小,機殼經折邊和中間壓凸,再經焊接,剛性好,外觀漂亮。

主要部件結構特點

1、上部裝置:安裝有軌道(雙排道),防止鏈條擺動,逆止器,防止料斗回轉,物料阻滿下部機殼,卸料口裝有橡膠板防止回料。

2、中間節:部分中間節裝有軌道(雙排節),以防止鏈條工作中擺動,部分中間節裝有檢修門以便維修。

3、下部裝置:安裝有張緊裝置, NE15~NE50采用彈簧張緊,NE100~NE800采用重錘箱張緊。

4、上下鏈輪采用 ZG310-570。整體調質,HB229-269齒面淬火HRC40~48。

5、板鏈:鏈板采用 45 # HRC36~42

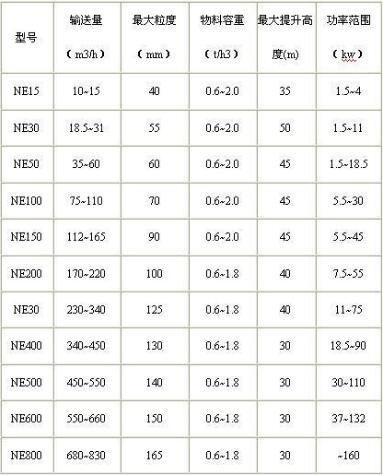

技術參數

每半年校正一次頭尾輪的水平度和平面度。

1、用無彈性的細繩吊上垂球從頭部吊至尾部,首先校提升機整機中心線,殼體橫面和縱面上下偏差:斗提機高度10-20米時不大于5mm,斗提機高度20m以上時不大于7mm;

2、頭輪軸對水平面的平行度不大于0.3%,尾軸與頭軸平行;

3、頭、尾輪中點垂線偏差斗提機高度10-20,米時不大于3mm,斗提機高度20m以上時不大于5mm;

4、頭、尾輪平面偏差斗提機高度10-20米時不大于4mm,斗提機高度20m以上時不大于6mm。

二、 部件

1、尾輪 尾部配重支板下積料要及時清理,防止將支板卡死,確保尾輪靈活。

注意:支板卡死將導致兩側板鏈磨損不均衡或?qū)⒘隙窊p壞。

2、殼體 殼體特別是檢查門要及時密封,防止進入潮氣。

注意:潮氣進入斗提內部,會在斗提殼體壁上結露形成大塊結料,脫落后會堵塞斗提下料口或斜槽。

3、鏈條、料斗 定期對鏈條、鏈條導軌、銷子、料斗螺栓進行檢查,補充或更滑,并根據料條磨損情況截鏈條。

4、軸承座 每班檢查一次地腳螺栓,及時緊固,每天清理一次減速機上積灰、油漬,一般用擦布擦拭。
