磁尺
1940年,磁致伸縮技術首次成功應用于潛艇聲納測距系統。
1960年,美國人Jack Tellerman向美國政府申請了磁致伸縮位移傳感器的專利權。
1997年,新會康宇測控儀器儀表工程有限公司從美國引進了磁致伸縮傳感器技術。
工作原理如下:
1、電路產生"起始脈沖",
2、"起始脈沖"沿波導絲傳播,形成螺旋磁場
3、螺旋磁場與磁環所產生的磁場相遇
4、發生磁致伸縮效應,產生機械波
5、機械波以恒定速度(V)向電子倉方向和測桿末端傳播
6、電子倉內的拾能機構接收到機械波,并將其轉化為微弱電信號
7、電子倉和測桿末端都有吸振裝置,防止機械波反彈
8、電路處理微弱信號,形成"終止脈沖"
9、計算"起始脈沖"和"終止脈沖"之間的時間差(T)
10、位移L=速度V*時間T
11、電路將位移L以模擬信號或者數字信號方式輸出

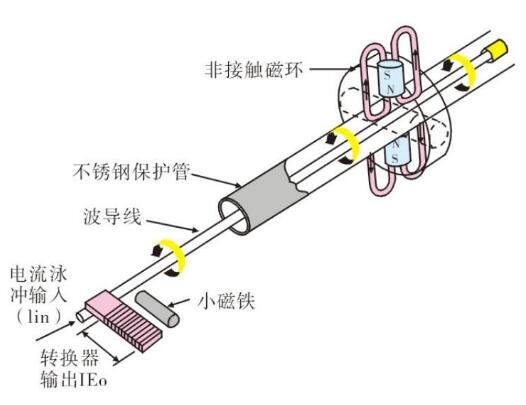

傳感器結構圖

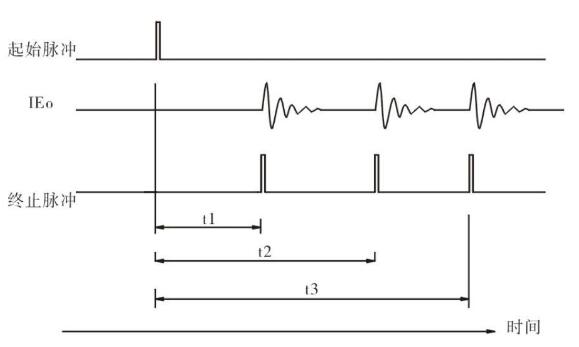

工作原理圖
位移磁尺:可用于檢測位移、位置定位,如液壓缸行程檢測,可內置安裝于液壓缸。
液位磁尺:可用于各類液體液位、界面的測量,同時可以測量多點溫度。
(據美國太空總署(NASA)的統計,磁致伸縮敏感元件的平均無故障時間為23年。)
2、測量精度高,重復性誤差小
3、絕對位置輸出,重啟無需歸零
4、零點和滿度可隨意調節
5、抗污能力強,適合惡劣的工業環境
6、量程范圍寬,50mm~20000mm
7、可測量多個位置、多個溫度
柔性測桿:1000~20000mm
2、供電電壓:直流+15V或+24V(±10%)
3、工作電流: < 90mA (本安型<20mA)
4、工作溫度: -40 ~ +85℃
5、非線性誤差: <0.05%F.S
6、重復性誤差: <0.002%F.S
7、溫度影響: 0.007%F.S. /℃
8、防護等級: IP65
輸出信號
模擬信號:標準三線制電流、電壓信號,二線制信號;
數字信號:SSI、MODBUS、PROFIBUS;
其它信號可定制;
防爆型式
隔爆:Exd II BT5
本安:Exia II BT5
