高度尺的規格常用的有0-300;0-500;0-1000;0-1500;0-2000

根據使用的情況不同及多有單柱式與雙柱式!

雙柱式主要應用于較精密或測量范圍較大的場合;0-300,0-500的常見的為單柱式。

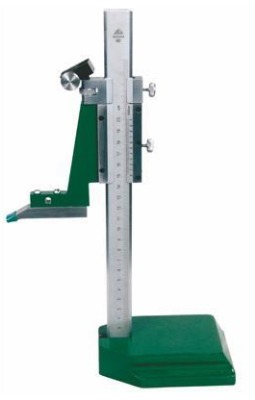

雙柱數顯高度尺有很多分類:數顯高度尺,帶表高度尺,游標高度尺。

注意事項

1、開始使用前,用干燥清潔的布(可沾少許清潔油)反復擦拭保護膜表面。

2、工作環境:溫度5-40℃,相對濕度80,防止含水份的液體物質沾濕保護膜表面。

3、不準在任何部位上施加電壓(如用電筆刻字),以免損壞電路。

4、正確設置測量起點(見使用方法),除非更改設置,否則不要隨便按ON/O鍵,以免發生測量錯誤。

5、測量爪尖端鋒利,防止碰傷。

按鍵功能

OFF/ON/ZERO——開關和清零鍵

HOLD——保持鍵

ABS——相對和絕對測量轉換鍵

mm /in——公英制轉換鍵

TOL——公差帶鍵

SET——置數鍵

技術參數

1、分辨力:0.01mm

2、重復性:0.01mm

3、技術標準:JB5609-91

4、最大響應速度:1m/s

5、電源:扣式電池,電壓1.55V

輸出插口

使用專用導線,可將測量結果輸入電腦或?qū)Ｓ?a href="/baike/list_2425.html">打印機。

接口工作方式:同步串行。

數據:二進制編碼,寬度24位,每數據發送二次,周期300ms(快顯狀態20ms),傳輸時間0.5ms。

引線:數據D、時鐘CP、電源 。

數據脈沖幅度:0電平≤0.2V,1電平≥1.3V

時鐘CP:90KHz,高電平有效。

帶表尺

帶表高度尺使用方法

1、擦干保護膜表面(見注意事項),清凈底座和測量爪的工作表面,按結構示意圖安裝測量爪并鎖緊。

2、清凈平臺工作面,將高度尺置于其上,松開鎖緊螺釘,移動尺框,檢查顯示屏和各按鍵工作是否正常。

3、設置測量起點

一般情況下,以平臺表面為測量零點進行測量。

步驟如下: 移動測量爪與平臺表面輕微接觸(測力約3-5N,以保證測量準確性),顯示值應為零,否則按ON/O鍵使顯示為零。

特殊情況下,如用高度尺測量較大的工件而測量范圍不夠時,可用墊塊將高度尺底座升高,此時的測量零點仍為平臺表面,測量起點可選墊塊的表面或工件的某表面。如以前者為測量起點,應預置墊塊的高度值(應使用更精確的儀器和測量方法確定該值)。如以工件某表面為測量起點,則應預置該工件表面的高度值(設計值或?qū)嶋H值,依實際需要而定)。

更換電池

當顯示不正常(不顯或閃爍),應更換電池。按箭頭方向取下電池蓋,更換新電池,
