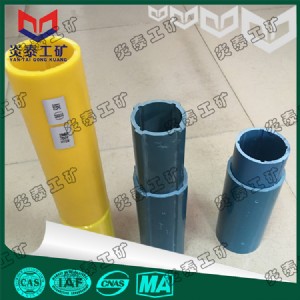

測斜管 yt-cxg-76型pvc高精度測斜管

用途及使用范圍

yt-cxg-76型pvc高精度測斜管可跟各種商業測斜儀探頭結合，實施監測堤壩、邊坡、基坑、基礎、樁、圍堰等的穩定性，測斜管與測斜管接頭采用凹凸槽連接，并用自攻螺絲固定。測斜管內有供測斜儀探頭定向的90°間隔的導槽，以保證重量輕、堅固、耐環境腐蝕以及測斜管導槽無扭旋。

主要技術指標

 規格

 φ53

 φ65

 φ70

 外徑

 φ53

 φ65

 φ70

 內徑

 φ43

 φ54

 φ60

 導槽寬

 5mm

 4.5mm

 5mm

 4mm

 2.5mm

 4mm

 導槽深

 2.5mm

 2mm

 管長

 2或4

 壁厚偏差（％）

 ≤14

 導槽扭角（°/m）

 ≤0.2

驗收與保管

 用戶收貨驗收時應先檢查管子的數量與清單是否相符，如有不符者應與我廠聯系。

 管子應放在濕度小于85％的房間內保存，室內不舍有腐蝕性氣體，存放環境須干燥、通風，搬運時小心輕放。

 管于若暫時不使用時，最好拆開包裝，每根錯開接頭處一層一層的平放鋪開，防止彎曲變形。

埋設與安  裝

 測斜管的使用場合較多，由于施工方法和條件并不完全相同，所以埋設的方法也不完全一樣，需要時可及時與我廠聯系。

 鉆孔：

 采用工程鉆探機，一般采用中108cm鉆頭鉆孔，為了使管于順利地安  裝到位一般都需比安  裝深度深一些，它的原則是每10米多鉆深。，5米+即10米+0 5米=10 5米，20米+1米-21米，以此類推。

 清孔：

 鉆頭鉆到預莊位置后，不要立即提鉆，需把泵接到清水里向下灌清水，直至泥漿水變成清混水為止，再提鉆后立即安  裝。

 安  裝：

 安  裝的全過程可分為三步

 管子的連接：

 我廠出廠的管子一般長度為2米／根，4米／根兩種（若用尸需要其它長度請?jiān)诙ㄘ洉r(shí)說明），如圖二，需要一根一根地連接到設計的長度。連接的方法是采用插入連接法，首先拿起一根測斜管，在沒有外接頭的一端套上底蓋（另購），用三只m4x10自攻螺釘擰緊，（這是每孔最下面的一節管子）就可向7l內下管于了，下一節，再向外接頭內插一節管，這時必須注意的是一定要插到管子端平面相接為止，再用三只m4xl0自攻螺釘把它固定好，才算該接頭連接完畢，按此方法一直連接到設計的長度。

 調正方向：

   管子安  裝到位后，需要調正方向后才能回填，調正方向的要求是，管子內壁上有兩對凹槽，首先需把孔口以上那節測斜管上的外接頭拿掉（松開三只螺釘就可以拿掉了）才能看清管內凹槽，需要把管內的一對凹槽垂直于測量面就可以了，轉動管子就可以實行，一人轉不動時，可用多人，轉動前可先把管子向上提起后再轉動對準，對準后再把管子壓到位，方向就調正好了蓋上蓋子，擰好螺釘就可以回填。

向孔內回埴，還需特別注意兩點：

   在下管于時為減少其浮力，可向管內充清水（自來水、河水等）一邊下管于，一邊充清水，直至能順利地放到位。清水也不能放得太多，否則管于會迅速下沉，使人抓不住而掉在7l中，無法繼續工作。但管于全部（一孔）下到位置后，一定要把清水充滿，這樣做可減少泥漿進入管內形成沉淀。

   測斜管外面有一對凹槽，此槽是偏心的（為保證測斜管的精度，盡量減少扭角的產生，1吏聯接方法接管于的制作方向聯接）與外接頭內的凸槽相配合后把管子插入的，若插不下，把管子轉動一個方向就可順利地插入，因?yàn)樵撀?lián)接方法只有一個方向能插入，其余方向均插不進去。
