b301立德粉 :白色顏料、硫化鋅含量為28%。遮蓋力比氧化鋅強,比鈦白粉 差,耐熱性好。主要用途:涂料、制漆、油墨、塑料、橡膠、造紙、搪瓷等。
目錄
1 技術指標:(執(zhí)行標準:gb/t1707-1995)

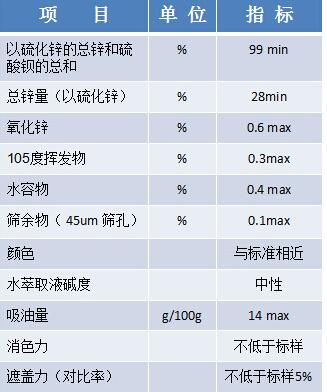

立德粉 b301技術指標:(執(zhí)行標準:gb/t1707-1995)
編輯
項目
|
指 標
|
優(yōu)等品
|
一等品
|
合格品
|
以硫化鋅計的總鋅和硫酸 銅酸 鋇的總和。
%(m/m)≥
|
99
|
總鋅量(以硫化鋅計)%(m/m)≥
|
28
|
氧化鋅,%(m/m)≤
|
0.6
|
0.8
|
1
|
105℃揮發(fā)物%(m/m)≤
|
0.3
|
0.3
|
0.5
|
水溶物%(m/m)≤
|
0.4
|
0.5
|
0.4
|
篩余物(63um篩孔)%(m/m)≤
|
0.1
|
0.1
|
0.1
|
顏色
(與標樣比)
|
優(yōu)于
|
近似
|
微差于
|
水萃取液堿 度
|
中 性
|

穩(wěn)定性
在紫外光照射下,zns褪色成灰色。為避免這一問題,可以在制備鋅鋇白時加入鎳粉 和鐵粉
用于油漆、油墨、橡膠等的著色
無機白色顏料,廣泛用于聚烯烴、乙烯基樹脂、abs樹脂、聚苯 乙烯、聚碳酸 酯、尼龍和聚甲 醛 等塑料及油漆、油墨的白色顏料。在聚氨酯和氨基樹脂中效果較差,在氟塑料中則不太適用。還用于橡膠制品、造紙、漆布、油布、皮革、水彩顏料、紙張、搪瓷等的著色。在電珠生產中用作粘接劑 。
物理特性
相對密度
在常用的白色顏料中,立德粉 的相對密度最小,同等質量的白色顏料中,二氧化鈦的表面積最大,顏料體積最高。
粒度
立德粉 粒度分布是一個綜合性的指標,它嚴重影響立德粉 顏料性能和產品應用性能,因此,對于遮蓋力和分散性的討論可直接從粒度分布上進行分析。
合成方法
將含硫酸 鋇大于95%的天然重晶石與無煙煤以3:1(質量)混合投料,經粉 碎至直徑約2cm以下進入還原爐,控制爐溫前段為1000~1200℃,后段為500~600℃,還原爐以每轉80s的速度轉動,反應轉化率為80%~90%,制得的硫化鋇進入浸出器,控制溫度在65℃以上,得到硫化鋇含量為701%,再進入澄清桶,澄清后加入硫酸 鋅反應,控制硫酸 鋅含量大于28%, ph=8~9,得到密度為1.296~1.357 g/cm3 的硫酸 鋇與硫化鋅的混合物。反應液經板框壓濾,得到濾餅狀立德粉 ,含水量不大于45%, 進入干燥焙燒爐焙燒以改變立德粉 晶型,然后在80℃溫度下用硫酸 酸 洗。最后經水洗、加固色劑 、壓濾、干燥和磨粉 而成。
2.用普通鋅鋇白的制法制得的煅燒產物,經打漿做成漿料,依次用硅酸 鈉、硫酸 鋁或鋁酸 鈉和表面活性劑 進行表面處理,再經過濾、水洗、干燥、粉 碎即可。
