一、產品結構

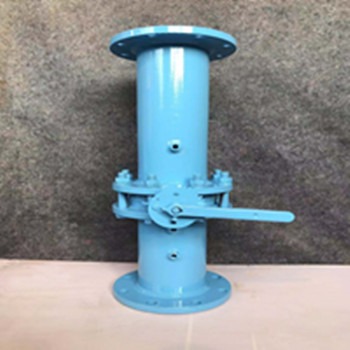

旋轉式孔板流量計主要由進流體管路1、旋轉手柄2、出流體管路3、測壓咀4、密封圈、連接螺栓與螺母、法蘭、孔板、密封墊、出流體管路等構成�？装迨且粔K具有圓形開孔并相對于開孔軸線對稱的圓形薄板,不同管道內徑的孔板,其結構形式是幾何相似的。

二、工作原理

旋轉式孔板流量計是通過流體流到孔口時,流股截面收縮,通過孔口后,流股還繼續收縮,到距離（約等于管徑的1/3至2/3倍）達到小,然后才轉而逐漸擴大到充滿整個管截面,流股截面小處,速度大,而相應的靜壓強低,稱為縮脈。因此,當流體以的流量流經小孔時,就產生的壓強差,流量越大,所產生的壓強差越大。因此,利用測量壓強差的方法就可測量流體流量。

三、技術參數

本廠生產徑距取壓法孔板流量計、旋轉式流量計、v錐式流量計、旁通式流量計,結合用戶的現場要求自選。本款旋轉式流量計是煤礦抽放瓦斯計量用的節流裝置,其規格齊全,安 裝方便,測量準確,出廠前系數均經過標準計量標定。

型號：jxg (jxg是管路旋轉式孔板流量計(j),這個產品中文的縮寫。)

規格：dn15～dn1000

孔徑比(β=d/d)：β=0．2—0．75

材   質：孔板為不銹鋼,直管段為碳鋼。

工作壓力：0.6～3.2（mpa）

注：水平連接管路長短可按照客戶要求定制。
