一、產品用途和適用范圍

是以一個同軸安 裝在測量管內的尖圓錐體為節流件的新型差壓式流量測量裝置。它是一種新型的差壓式流量計,具有經典文丘里管、環形孔板和v型錐流量計的,壓力損失小、流出系數的穩定性好、要求的前、后直管段長度短。v型錐流量計不但繼承了傳統差壓式流量計穩定性好、通用性強的,錐形節流的物理結構避免了傳統差壓流量計的局限性。可用于冶金、石化、化工、氣輸送、電力等行業的各種液體、氣體、蒸汽的流量測量。

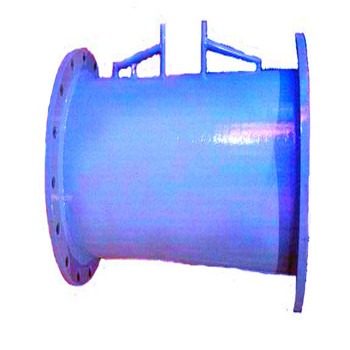

二、產品結構

主要由：進流體管路、取壓嘴、密封圈、連接螺栓與螺母、錐體、密封墊等構成。

三、工作原理

lnv型v型錐流量計基于伯努里方程和流體流動連續性方程的原理, 經過推導和單位換算,其流量基本方程式如下：

qm  = ………………………（1）

qm:   流體的質量流量  ［kg / h］

c:    流出系數 ［經過流量標定或抽樣標定、幾何尺寸檢查即可知］

ε：  可膨脹性系數  ［對液體ε＝1］

β：  徑比 ［＝d / d ］.d：節流件工作條件下的等效流通直徑 。

d：儀表測量管工作條件下的內徑［mm］

δр：  節流件上、下游取壓口處產生的差壓 ［kpa］

ρ  ： 儀表安 裝處上游側工作條件下流體的密度  ［kg / m   ］

在給定流量計的條件下,只要知道流體的有關參數,用差壓變送器測得差壓值即可得知流量。在流體溫度、壓力變化的情況下,同時配用溫度變送器、壓力變送器、智能流量顯示儀或計算機,即可得知流體的質量流量或標準狀態下的體積流量。
