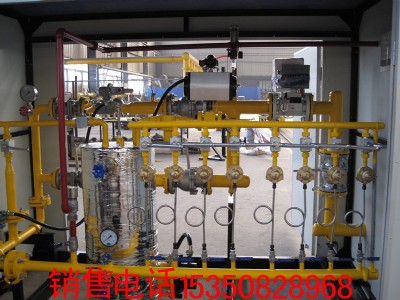

cng調壓站工藝簡介
壓縮天然氣調壓站工作原理：將撬車罐內高壓天然氣經過預熱，逐級降壓，并進行安 全控制和計量、加臭等工序使氣體壓力達到符合規范要求的壓力向管道輸送。按調壓機制可分為兩級調壓和三級調壓。
cng調壓站結構簡介
壓縮天然氣調壓站按照設備與站內的布置和設備的功能分為：
卸車系統（高壓膠管、快裝接頭、高壓閥門）
調壓換熱系統（高壓緊急切斷閥、換熱器、調壓器、放散閥）
流量計量系統（流量計）
控制系統（中央控制臺）
加熱系統（燃?xì)忮仩t、熱水泵等）
首先撬車內的高壓天然氣經過卸車系統進入調壓換熱系統，在調壓換熱系統內經過兩次換熱，兩次或三次調壓進入流量計量和加臭系統，然后進管網。加熱系統提供氣體減壓過程中所需要的熱量，控制系統對整個系統進行監控。
cng調壓工藝
a、二級調壓工藝：首先用高壓膠管和快裝鏡頭與撬裝鋼罐車連接，壓縮天然氣通過球閥和高壓切斷閥進入一級換熱器，在一級換熱器內對氣體進行加熱，再經過一級調壓器減壓到0.1-0.4mpa，經過二級換熱器加熱和二級調壓器調壓到1.0-4.0mpa，進入流量計進行流量計量，最后對燃?xì)膺M(jìn)行加臭，輸入中壓管網。調壓站內的各級氣體壓力、溫度、流量、水的溫度、關鍵閥門的控制和兩路之間的切換均由中控臺進行連鎖控制。
b、三級調壓工藝：首先用高壓膠管和快裝接頭與撬裝鋼罐車連接，壓縮天然氣通過球閥和高壓切斷閥進入一級換熱器，在一級換熱器內對氣體進行加熱，再經過一級調壓器降壓到3.0-7.5mpa，經過二級換熱器加熱和二級調壓器調壓到1.6-2.5mpa。再經三級調壓到0.1-0.4mpa后進入流量計量，最后對燃?xì)膺M(jìn)行加臭，輸入中壓管網。調壓站內的各級氣體壓力、溫度、流量、睡的溫度、關鍵閥門的控制和兩路之間的切換均由中控臺進行連鎖控制。
cng調壓站性能參數表
規格
yg-300
yg-500
yg-1000
yg-2000
yg-2000
yg-3000
yg-4000
小時最大流量（nm3/h）
300
500
1000
2000
2000
3000
4000
結構形式
一備兩用
換熱級數
兩級換熱
調壓級數
兩級調壓
三級調壓
進水溫度（℃）
65-85
65-85
65-85
65-85
65-85
65-85
65-85
一級換熱回水溫度（℃）
60
60
60
60
60
60
60
二級換熱回水溫度（℃）
60
60
60
60
60
60
60
出口氣體溫度（℃）
10-20
10-20
10-20
10-20
10-20
10-20
10-20
一級調壓后氣體壓力
1.0-6.0
1.0-6.0
1.0-6.0
2.0-6.0
3.0-7.5
3.0-7.5
3.0-7.5
二級調壓后氣體壓力
0.1-0.4
0.1-0.4
0.1-0.4
0.1-0.4
1.6-2.5
1.6-2.5
1.6-2.5
三級調壓后氣體壓力
-
-
-
-
0.1-0.4
0.1-0.4
0.1-0.4
出口氣體壓力
0.1-0.4
0.1-0.4
0.1-0.4
0.1-0.4
0.1-0.4
0.1-0.4
0.1-0.4
一級放散壓力
1.3-7.8
1.3-7.8
2.6-7.8
2.6-7.8
3.9-9.75
3.9-9.75
3.9-9.75
二級放散壓力
0.13-0.52
0.13-0.52
0.13-0.52
0.13-0.52
2.08-3.25
2.08-3.25
2.08-3.25
三級放散壓力
-
-
-
-
0.13-0.52
0.13-0.52
0.13-0.52
進口口徑
dn25
dn25
dn25
dn40
dn40
dn50
dn50
出口口徑
dn50
dn80
dn80
dn100
dn100
dn150
dn150
外形尺寸（米）
4.5×2×2.3
4.5×2×2.3
5.5×2×2.3
6.5×2×2.3
6.5×2×2.3
6.5×2×2.6
6.5×2×2.6
重量（噸）
2.0
2.5
2.8
3.0
3.5
4
4
選配鍋爐功率（大卡）
2.0萬
2.5萬
5萬
10萬
10萬
15萬
20萬
