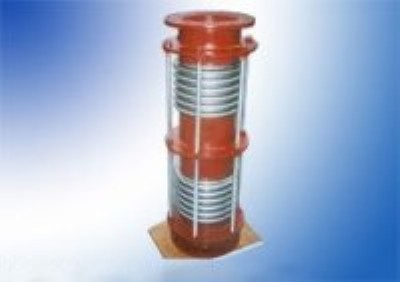

復式大拉桿波紋補償器

復式大拉桿波紋補償器詳細介紹

用途：

軸向型復式拉桿波紋補償器(fsl型)結構簡單，補償量大，一般使用于低疲勞次數，需大補償量的管線。

型號：

本公司生產dn32-dn3000，壓力級別0.1mpa-2.5mpa

連接方式：

1、法蘭連接 2、接管連接

產品軸向補償量：72mm-500mm

一、型號示例：舉例：0.6fsl200×12j

表示：工作壓力為0.6mpa，通徑dn=200mm，波數為12，接管連接的復式拉桿波紋補償器。

二、應用說明：

1、復式拉桿波紋補償器，結構簡單、補償量大，一般使用于低疲勞次數，需大補償量的管線。

2、樣本中所給補償量均為疲勞破壞次數1000次下的軸向補償量。

3、法蘭連接按機標jb81-59供貨，也可根據用戶要求按國標、化標或其它標準供貨。

三、對固定支座的作用力：

壓力推動：fp=100·p·a　　　　　�。╪）

軸向彈力：fx=f·kx·x 　　　　　　（n）

式中：p： 最高工作壓力或最高試驗壓力 　　mpa；

a： 有效面積（查樣本） 　　　　　　平方米；

kx： 補償器軸向剛度　　　　　　　　n/mm；

x： 補償器使用的軸向補償量　　　　　mm

f： 系數，當補償器進行預變形時，f為1/2，當補償器不進行預變形時，f取1。
