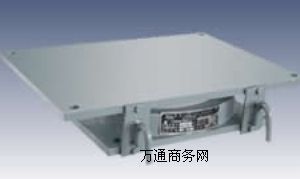

橋梁支座
您好：
橋梁支座應如何分類：
1）固定支座；
2）單項活動支座；
3）多項活動支座
橋梁支座以材料分類;
1）鋼支座：平板支座、弧形支座、搖軸支座、輥軸支座�！�
2）聚四氟乙烯支座：滑動支座�！�
3）橡膠支座：板式橡膠支座、盆式橡膠支座、私服板式橡膠支座。
4）混凝土支座：混凝土較支座
5）鉛支座
橋梁支座的以結構形式分類：
1）弧形支座
2）搖軸支座
3）輥軸支座
4）板式橡膠支座
5）四氟版式橡膠支座
6）盆式橡膠支座
7）球形支座等。
一般常見橋梁支座分類：
墊層支座、平板支座、弧形支座、搖軸支座、鉸式固定支座以及鉸式輥軸支座等。橋梁支座類型很多，主要根據支承反力、跨度、建筑高度以及預期位移量來選定。
橋梁支座安裝時注意事項;
一、板式橡膠支座的安裝時注意
1、安放橡膠支座的的墊石表面應平整、干爽、無浮沙。支座墊石頂面高度要求準確無誤。在平坡的情況下同一片梁端的支座墊石及同一橋臺、橋墩上的支座墊石應處于同一設計標高平面內，其相對誤差不應超過1.5mm,同一支座墊石誤差應小于0.5mm。
2、板式橡膠支座在安裝使用過程中，應按照設計圖紙要求，在支座墊石上標出支座位置中心線，以保證支座準確就位。
3、支座安裝時，應防止制作出現偏壓或產生過大的初始剪切變形。在落梁后不應急于拆除架梁設施，待每片梁落下后要仔細檢查板式橡膠支座是否有初始剪切變形現象，（初始剪切變形一般會在1-15天出現）如果有一定要進行調整。調整這種現象只需稍微起高一側梁端，板式橡膠支座會在自身的彈性作用下自動復位。
4、在任何情況下，決不允許兩個或兩個以上的支座沿縱向中心線在同一支撐點上并排安放。在同一片梁板上，橫向不宜設置多于兩個支座。不同規格的支座不應并排安裝。
5、在橋面鋪裝前應對板式橡膠支座進行仔細檢查是否有初始剪切變形情況，如有需進行調整這時架梁設施已拆除，可使用100噸的專用千斤頂（注：千斤頂本體高度不應超過80mm）或相應起重設備將一側梁端稍微頂起2～5mm板式橡膠支座應自動回位，否則應予以更換。
橋面鋪裝或澆筑絞縫前應重新檢查已使用上的板式橡膠支座，因為這個時候梁板經過一個較長時期的收縮徐變己趨于穩定，而且橋面、絞縫都未澆筑砼，每片梁板的每一端可單獨起升，所以該環節應引起工程人員的高度重視，在實際使用過程中，板式支座因受外力約束而被剪切變形，是板式橡膠支座應具備的功能。
二、四氟板式橡膠支座安裝注意事項：
（一）以上1-4項外還應注意以下2點：
1、要保持滑板支座的四氟板表面和與之摩擦的不銹鋼板表面的清潔。
2、四氟板式橡膠支座的儲油槽應注入5201-2硅脂油，嚴謹使用潤滑油代替硅脂油。一經發現應及時更換或清除四氟板式橡膠上的潤滑油脂，以確保支座安裝后的安全使用。
三、板式橡膠支座在使用中的異�，F(xiàn)象：
板式橡膠支座是由多層橡膠與多層鋼板交替平行疊置并通過硫化工藝相互粘接制成。根據其結構的特性，當板式橡膠支座受到垂直荷載的時候，其橡膠層處會出現明顯或不明顯的弧形突凸、鋼板處會出現弧形凹槽狀，因此形成了板式橡膠支座的側面波紋狀的凹凸現象。這種現象從理論上講應視為正�，F(xiàn)象，但這種正�，F(xiàn)象應表現為橡膠支座四周側面的的波紋狀凹凸基本一致，否則應視為異�，F(xiàn)象。異常現象的產 生基本上有兩種因素造成：
1 、梁體偏壓板式橡膠支座，板式橡膠支座的受力點未在中心，該現象輕者表現在同塊板式橡膠支座波紋狀凹凸現象不一致，重者造成板式橡膠支座單邊脫空。
2、梁底預埋鋼板和支座墊石不平整，存在這兩種情形均予以解決，否則將縮短橡膠支座的使用壽命。
板式橡膠支座安裝程序：
橡膠支座安裝程序
在橋梁工程施工中，橡膠支座施工與安裝往往被施工單位認為施工比較簡單而不予以重視，給橋梁的使用帶來了隱患。其實橡膠支座處于橋梁上下部構造連接點的重要位置，是將上部的車輛荷載和結構荷載傳遞到下部構造的中間紐帶，它的可靠程度直接影響橋梁結構的安全度與耐久性。因此，除確保橡膠支座質量符合技術標準外，正確的施工與安裝是橡膠支座應用成功與否的關鍵所在。
一、板式橡膠支座的結構型式
板式橡膠支座從結構上分為普通板式橡膠支座和四氟板式橡膠支座。板式橡膠支座從形狀上分為矩形和圓形。
普通板式橡膠支座多適用于跨徑小于30m、位移量較小的橋梁。不同的平面形狀適用于不同的橋梁結構：正交橋用矩形支座；曲線橋、斜交橋及圓柱墩橋用圓形支座；斜交橋亦可用斜角（平行四邊形）支座（它的銳角與梁的斜交角相同），但這種支座正在被圓形支座所代替。四氟板式橡膠支座多適用于大跨徑、多跨連續、簡支梁連續板等結構的大位移量的橋梁。它還可用作連續梁頂推及t梁橫移的滑塊。矩形、圓形四氟板式橡膠支座的應用分別與普通板式橡膠支座相同。
二、支承墊石的設置
為了保證橡膠支座的施工質量，以及安裝、調整、觀察及更換支座的方便；不管是采用現澆梁還是預制梁法施工，不管是安裝何種類型的板式橡膠支座，在墩臺頂設置支承墊石都是必要的。
在施工支承墊石應注意幾點事項：⑴、支承墊石的平面尺寸大小應能承受上部構造荷載為宜，一般長度與寬度應比橡膠支座大10cm左右。墊石高度應大于6cm，以保證梁底到墩臺頂面有足夠的空間高度，用來安放千斤頂，供支座調換使用。⑵、支承墊石內應布設鋼筋網片，豎向鋼筋應與墩臺內鋼筋相連接。澆注墊石的砼標號應不低于c30號或不低于設計標號，墊石砼頂面應預先用水平尺校準，力求平整而不光滑。⑶支承墊石頂面標高力求準確一致。尤其是一片梁的兩個或四個支座的支承墊石頂面應處于同一平面內，以免發生偏壓，初始剪切與不均勻受力現象。
三、普通板式橡膠支座安裝程序：
現澆梁安裝橡膠支座較方便。施工順序如下：
⑴、先將墩臺墊石頂面去除浮沙，表面應清潔、平整無油污。若墩臺墊石的標高差距過大，可用水泥砂漿調整。
⑵、在支承墊石上按設計圖標出支座位置中心線，同時在橡膠支座上也標上十字交叉中心線。將橡膠支座安放在支座墊石上，使支座的中心線同墩臺上設計位置中心相重合，支座就位準確。
⑶、同一片梁的兩個或四個支座應處于同一平面上，為方便找平，可于澆注前在橡膠支座與墊石間鋪涂一層水泥砂漿，讓支座在重力下自動找平。
⑷在澆注砼梁體前，在橡膠支座上需加設一塊比支座平面稍大的支承鋼板，鋼板上焊錨固鋼筋與梁體相連接。將此支承鋼板視作現澆梁模板的一部分進行澆注。為防止漏漿，可在支承鋼板之間四周空隙處，用紗回絲，油灰或軟木板填設。以后在拆除模板時，再將填充物除去，按以上施工可使支座上下面同梁底鋼板、墊石頂面全部密貼。
預制梁橡膠支座的安裝。安裝好預制梁橡膠支座的關鍵，在于盡可能地保證梁底與墊石頂面的平行、平整使其同橡膠支座上下面全部密貼，避免偏壓、脫空、不均勻支承的發生。
橋梁支座如何安裝：
⑴、先按現澆梁⑴處理好支承墊石。
⑵、預制梁同支座接觸的底平面應保證水平與平整。若有蜂窩或傾斜度應預先用水泥砂漿搗實、整平。
⑶橡膠支座的正確就位。先按現澆梁⑵將橡膠支座在墩臺墊石上按設計中心位置就位。t型梁的縱軸線應同支座中心線相重合；板梁與箱梁的縱軸線應與支座中心線相平行。為落梁準確，在架第一跨板梁或箱梁時，可在梁底劃好兩個支座的十字位置中心線，在梁端立面上標出兩個支座位置中心線的沿直線；落梁時同墩臺上的位置中心線相吻合。以后數跨可依第一跨梁為基準落梁。
⑷、梁落梁時應平穩，防止支座偏心受壓或產生初始剪切變形。
⑸、在安放t梁支座時，若支座比梁肋寬，則在支座與梁底之間加設比支座略大的鋼筋混凝土墊塊或厚鋼板作過渡，以免橡膠支座局部超載、應力集中。該鋼筋混凝土墊塊或鋼板應同梁底用環氧樹脂砂漿粘結。
⑹、橡膠支座安裝落梁后，一般情況下，其頂面應保持水平。預應力簡支梁，其支座頂面可略微后傾；非預應力簡支梁其支座頂面可略微前傾，但傾斜角不得超過5。
橡膠支座安裝后若出現一下情況：
a、個別支座脫空，出現不均勻受力；
b、支座發生較大的初始剪切變形；
c、支座偏壓嚴重，局部受壓，側面鼓出異常，而局部脫空——應及時加以調整。
調整的方法一般可用千斤頂頂起梁端，在支座上下表面鋪涂一層水泥砂漿（或環氧樹脂砂漿）。再次落梁，在重力作用下支座上下表面平行且同梁底、墩臺頂面全部密貼；同時使一片梁兩端的支座處于同一平面內，梁的縱向傾斜度應加以控制，以支座不產生明顯初始剪切變形為佳。
普通板式橡膠支座安裝過程：
⑴、矩形支座短邊應與順橋方向平行安置，以利梁端轉動。若需要長邊平行于順橋向，必須通過轉角驗算。
⑵、圓形支座各向同性，安裝時無需考慮方向性，只需將支座圓心同設計位置中心點重合即可。為防止離心力下使梁體橫向移動，可設置橫向擋塊。
⑶、斜角支座在斜交橋上安裝時，短邊應平行于順橋向，長邊應平行于墩臺中心線，順橋向與墩臺中心線的斜交夾角應與支座的銳角相符。
⑷、使用普通板式橡膠支座一般設有固定端與活動端之分；使用等高度過支座時，上部構造的水平位移由同一片梁兩端支座的剪切變形共同完成，各承擔一半，也可用厚度較小的橡膠支座作固定支座。
⑸、橡膠支座安裝以春秋季節（年平均溫度時）進行最佳。如在最高或最低氣溫安裝。為避免支座發生過大的剪切變形，過去提出兩種方法，一是到年平均氣溫頂起主梁，將支座調整到中心位置。二是在安裝時根據當時氣溫計算使支座產生預變位。前者在鐵路橋梁上使用尚可，在公路橋梁上很難進行；后者現場施工技術難度高，難于掌握�，F(xiàn)有一種簡易的方法供選擇。若預計不可能在年平均氣溫時安裝，則在選用橡膠支座時可適當境加高度。使其在極端高低溫安裝時，上部構造的最大位移量靠橡膠支座的單向剪切變形來完成。
四、四氟板支座安裝順序：
四氟支座的安裝：
⑴、四氟支座上下鋼板與橋梁的連接。
a、為保證四氟滑板支座更換方便，將梁底預埋鋼板與支座鋼板分開用螺栓或焊接連接。
b、為防止四氟滑板支座滑出不銹鋼板以外，在支座上鋼板處刻槽將不銹鋼板錨于槽中，以增加抗震性能。
c、在支座下鋼板安放支座位置處要扣5mm深度刻槽，將支座置于槽口，以增加支座抗滑承載力。
⑵、上下鋼板同梁底、支承墊石用環氧樹脂砂漿粘結，可采用如下配比（按重量份）環氧樹脂6101：100；苯二甲酸二丁脂：12；乙二胺：8~10（或三乙烯四胺：14~15）；水泥或石灰粉或細砂：250~300，因乙二胺在夏季固化過快，建議夏季用三乙烯四胺，春冬季用乙二胺。
⑶、四氟支座必須設置防塵罩，防塵罩用5mm厚橡膠片或尼龍纖維布制成，四周用不銹鋼壓條和不銹鋼螺絲釘固定。
四氟圓形橡膠支座的安裝順序：
⑴、四氟圓形橡膠支座有多向活動和單向活動之分，多向活動支座上下鋼板應根據實際需要做成方形或圓形均可，下鋼板放置支座處就扣5mm深度凹槽以放置支座。
⑵、單向活動支座順橋向位移量與多向活動支座相同，橫橋向位移量為順橋向位移量十分之一，所以當橫橋向位移量不大時，可選擇單向活動支座。
四氟滑板支座的安裝時應注意事項：
⑴、四氟板式支座系作活動支座用，應同普通板式支座配套使用。
⑵、安裝四氟支座必須精心細致，支座按設計支承中心準確就位。梁底鋼板與支承墊石（或鋼板）頂面盡可能保持平行和平整。同一支座上下面全部密貼；同一片梁的各個支座應置于同一平面上，避免支座的偏心受壓、不均勻支承與個別脫空的現象。
⑶、四氟支座安裝后若發現問題需要調整時，可頂起梁端，在四氟支座底面與支承墊石（或鋼板）之間鋪涂一層環氧樹脂砂漿來調節。
⑷、當梁體有縱向坡度時，可將上鋼板加工成相應坡度的楔形來調節，使四氟支座同不銹鋼板的接觸面保持水平。
⑸、支座四氟面的儲油凹槽坑內，安裝時尖涂刷充滿不會發揮的“295-3硅脂”作潤滑劑，以降低摩擦系數。
⑹、與四氟板接觸的不銹鋼板表面不允許有損傷，拉毛現象；以免增大摩阻系數及損壞四氟板。
⑺、落梁時，為防止梁與支座發生縱橫向滑移，宜用木制三角墊塊在梁體兩側加以定位，待落梁工作全部完畢后拆除。
⑻、為防止梁（上部構造）的橫向移動，在支座或上部構造兩側需設防滑擋塊。
⑼、支座與不銹鋼板位置要視安裝時溫度而定，若不銹鋼板有足夠長度，則任何季節可按不銹鋼板中心安置。
支座在橋梁中起到的作用：
橋梁支座是連接橋梁上部結構和下部結構的重要結構部件。它能將橋梁上部結構的反力和變形（位移和轉角）可靠的傳遞給橋梁下部結構，從而使結構的實際受力情況與計算的理論圖式相符合。架設于墩臺上，頂面支承橋梁上部結構的裝置。其功能為將上部結構固定于墩臺，承受作用在上部結構的各種力，并將它可靠地傳給墩臺；在荷載、溫度、混凝土收縮和徐變作用下，支座能適應上部結構的轉角和位移，使上部結構可自由變形而不產生額外的附加內力。 橋梁支座的構造應符合上部結構的理論計算圖式，如支承壓力通過一個固定點傳遞時，支座應設計成只能容許結構端部轉動而不能移動的固定支座；如支承壓力通過一個固定點且作用在一定的方向傳遞時，則應設計成既能轉動又能移動的活動支座。梁式橋支座有水平雙向固定支座（即固定支座）、水平雙向活動支座（或稱雙向活動支座）、水平一向固定一向活動支座（即活動支座）三種，其布置根據橋梁寬度而定。在窄橋中一般只要求沿行車方向自由伸縮移動；在寬橋中，因上部結構橫向變形也較大。 橋梁支座 支座是橋梁的重要傳力裝置，設計中除考慮其應有足夠的強度、剛度和自由的轉動或移動性能外，還應注意便于維修和更換，施工中應重視座板下混凝土墊層的平整，并應根據氣溫確定其安放位置；在地震區應考慮抗震措施
