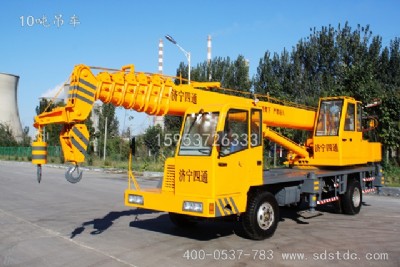

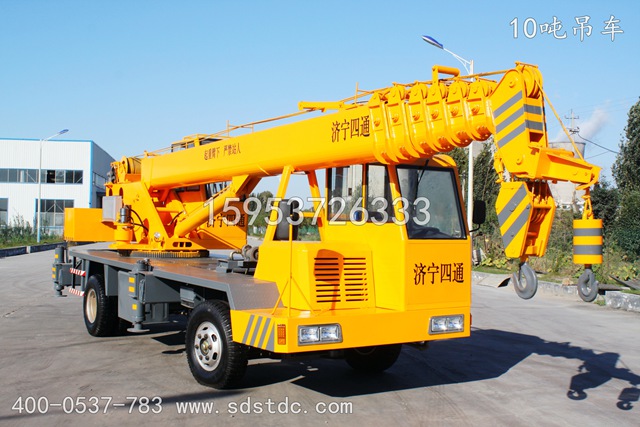

10噸自制底盤吊車 春季促銷 全液壓橫出腿
10噸吊車參數 自制底盤
型號 stsq10a
最大起升重量 10000kg
吊臂 6米*6節/6米*7節/6.5米*6節
最大起升高度 31-36m
發動機型號 4102
發動機功率 51kw
輪胎型號 825-16/825-20
支腿跨距 4.9*4.3（橫向*縱向）
外形尺寸 9.25*2.20*2.75m
行駛速度 ≤75km/h
小吊車起升機構只能升不能降檢查
小吊車在吊鉤沒有負荷時出現只能起升而不能下落的故障現象。現結合小吊車起升機構液壓回路進行故障分析，先分析一下其工作原理。
當卷?yè)P(yáng)操縱閥在中位時，1號泵的來油在操縱閥的中位被截止，通過外控順序閥進入到蓄壓器充到12mpa的壓力后，蓄壓器控制閥打開，1號泵來油在此處卸荷，回到油箱，當進行起升操作時，1號泵的來油在進入到卷?yè)P(yáng)馬達的同時，還將通過梭閥將壓力傳遞給液控二位二通閥和外控順序閥，使它們動作。由于液控二位二通閥在來自梭閥壓力的推動下移動，使蓄壓器控制閥與外控順序閥之間的油路與低壓回路連通，這樣蓄壓器控制閥與外控順序閥之間的壓力迅速降低，外控順序閥在彈簧與梭閥的壓力作用下關閉，切斷了通往蓄壓器回路的油路，這樣卷?yè)P(yáng)馬達就可以正常工作了。
在現場進行故障檢查時，對系統壓力進行了初步檢查：先將常閉制動器液壓缸的來油管用絲堵堵上，使制動器制動檢查壓力，發現無論是起升還是下降，壓力只有5mpa左右。此時蓄壓器的壓力為正常值12mpa。從上述檢查結果來看，1號泵的壓力非常低是造成故障的主要原因，由于1號泵既給卷?yè)P(yáng)馬達供油，同時也負責為蓄壓器充壓，蓄壓器可以充到12mpa，而卷?yè)P(yáng)操作回路壓力只有5mpa，所以可以排除液壓泵和主溢流閥有故障的可能。
為了驗證起升馬達是否有故障，又用絲堵將連接操縱閥和卷?yè)P(yáng)馬達的兩根管線堵上，在扳動操縱桿后，壓力表依然顯示的是5mpa，說明這個毛病一定是出在四聯滑閥上。外控順序閥、蓄壓器控制閥、液控二位二通閥都與1號泵的壓力有關。從蓄壓器工作正常來看，蓄壓器控制閥沒有故障。那么，可以看到如果外控順序閥卡在下位的話，蓄壓器依然可正常工作。但卷?yè)P(yáng)工作時，由于液控二位二通閥在梭閥的壓力作用下，使回路處在卸荷的狀態，這樣就會導致由于外控順序閥不能關閉蓄壓器回路，而使1號泵的來油在液控二位二通閥處泄到油箱，使卷?yè)P(yáng)回路建立不起來壓力而造成故障。
通過以上分析，將四聯柱塞滑閥解體，將外控順序閥取出后進行仔細地清洗后安 裝，故障還是存在，這時，重新分析外控順序閥的工作原理時發現，外控順序閥是否能正確地工作還取決于梭閥的控制壓力能否正確作用到外控順序閥上，由于該油道是直接在閥體上加工的，孔徑大概只有0.4~0.6mm大小，借助細鋼絲疏通檢查發現是該油道堵塞，經再次清洗梭閥到外控順序閥處的油道，并確認暢通后，安 裝到車上試車，故障現象完全消失，起升機構工作完全恢復正常。上述情況說明，油道堵塞導致了平衡閥的開啟壓力減低至5mpa壓力以下，而小吊車的起升卷?yè)P(yáng)平衡閥開啟壓力實際需要8mpa方可打開液壓馬達回油測的回路。因?yàn)槠胶忾y根本無法打開，馬達也就不能轉動，所以就造成了卷?yè)P(yáng)在空負荷時只能起升而不能下降。
