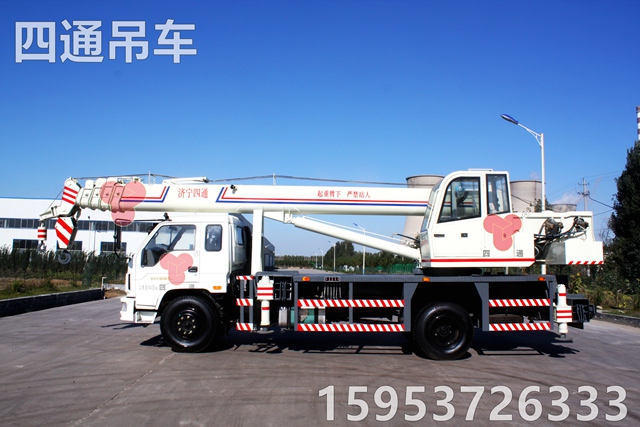

山東四通輪胎式起重機 16噸汽車吊配件齊全

福田底盤16噸汽車吊參數

底盤型號 stsq16b

發動機排放標準 國四

最大起重量 16000kg

吊臂 7.5米*5節u型吊臂，自動回繩

最大起升高度 33米

選用底盤 北汽福田·時代中馳z12

發動機型號 yz4db2-40(揚柴4105機)

發動機功率 90kw

輪胎型號 900-20

支腿跨距 5.1*5.0米（橫向*縱向）

外形尺寸 10.62*2.44*3.35米

電機功率 15kw

行駛速度 ≤85km/h

吊車液壓系統中各閥的功能及工作原理 （1）吊車手動換向閥3是二位三通閥，用來切換油泵輸出壓力油的通路。當閥在左位時壓力油只能進入上車系統回路；當閥在右位時，壓力油只能進入下車支腿回路。

（2）小吊車主控四聯閥4由4個三位四通手動換向閥（包括回轉機構的閥4－ⅰ、變幅機構的閥4－ⅱ、臂架伸縮機構的閥4一ⅲ和起升機構的閥4－ⅳ）組合而成，用來控制上車各機構執行裝置的換向、鎖緊和調速。操縱各閥的手柄，可以使每個分閥處于三個工作位置，其中左位和右位分別控制執行裝置的兩個相反方向運功；中位使工作機構處于停止狀態�；剞D(zhuǎn)機構、變幅機構和臂架伸縮機構的三個換向閥構造相同，中位都采用m型，可將油缸（或馬達）兩腔封死，起鎖緊作用。起升機構的換向閥中位采用y形，防止由于馬達泄漏造成進油路吸空現象。

（3）二聯換向閥5由兩個手動三位四通閥組合而成，用于前支腿（二聯換向閥5－i）、后支腿（二聯換向閥5－ⅱ）的油路換向，其結構與變幅機構的換向閥相同。

（4）溢流閥6位于主控四聯閥的進油端，限制上車起升、變幅、旋轉、臂架伸縮回路的最大工作壓力，并保護上車系統油路免于過載。

（5）溢流閥7位于支腿油路的進油端，限制下車支腿油路的最大工作壓力，并有過載保護作用。

（6）平衡閥10、12、14都采用同一結構。平衡閥10，12保證變幅和伸縮臂機構勻速運動，同時起液壓鎖的作用。一旦與油缸連接的管路破裂，可防止吊臂突然下落或縮回造成事故。平衡閥14保證吊載勻速下降，防止在重力作用下運動速度過快，造成事故。

現以起升機構為例，說明平衡閥的工作原理。平衡閥是由單向閥1和內泄漏的遠控順序閥2組成。當手動換向閥撥至左位時，油泵輸出壓力油項開單向閥，無阻礙地進入油馬達，馬達帶動卷筒旋轉來起升吊載，回油經換向閥返回油箱。當換向閥撥到右位時，油泵輸出的壓力油直接經換向閥進入油馬達的另一端。而馬達回油無法再經單向閥1返回，必須打開順序閥2才能將回路接通。順序閥2的控制油路與馬達進油的管路相通，這時控制管路中的高壓油進入d腔。將順序閥2中的閥桿b向左推移，打開閥桿上錐形體e處的環形通道，于是馬達回油經此流出，再經換向閥返回油箱，馬達帶動卷筒反向旋轉下降吊物。由于重力作用，吊物有加速下降并帶動馬達加速旋轉的趨勢。當馬達的排油量大于油泵的供油量時，馬達的進油壓力減小，甚至出現負壓，順序閥2控制油路的油壓也相應變化，順序閥2的閥桿b在彈簧c的作用下，閥桿錐體e處的環形通道變小，使馬達經此通道返回油箱的流量減小，直到與泵的供油量相適應時為止，從而使馬達的轉速（相關吊載的下降速度〕始終保持勻速。變幅機構與臂架伸縮臂機構的平衡閥則是分別在起重臂架下降或回縮時，執行元件油缸9和11的運動起限制作用。小型吊車

（7）雙向液壓鎖18 保證支腿油缸在伸出或縮回狀態下鎖緊。兩個液控單向閥共用一個閥體1和一個控制活塞2，而預桿（即卸行閥芯）3分別置于控制活塞兩端，二者共同構成雙向液壓鎖。當p1腔通壓力油時，油液通過左閥到p2腔，同時頂開右閥，保持p4與p3腔相通；當p3腔通壓力油時，油液一面通過右閥到p4腔，同時頂開左閥，保持p2與p1腔暢通。而當p1、p3腔都不通壓力油時，p2和p4腔被兩個單向閥封閉，執行元件（支腿油缸）被雙向鎖住，從而保證在起重作業時，支腿伸出支好后不因外力而自行收縮；支腿收回吊車行駛時，不因自重而自動落下。液壓鎖直接安  裝在油缸壁上，防止管路破裂引起事故
