亚洲AV色无码乱码在线观看|?愛妃?av中文字幕无码|最新国产91精品第二页|精品免费国产a级奶水

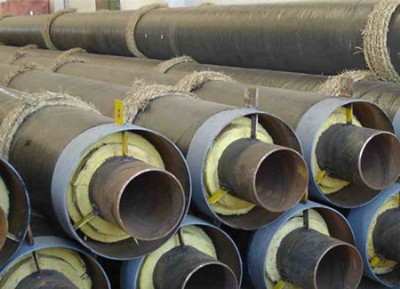

1、hdpe管有很好的沖擊韌性，冷態(tài)(室溫下)強度比較大，加之我國低溫熱水管生產(chǎn)應用時間長些，使用經(jīng)驗較多，得到肯定。但片面的忽視了高溫蒸汽直埋管外壁溫度50℃的基本要求，甚至溫度更高。在此溫度下hdpe管許用應力下降，僅是設計20℃時應力的25％左右[12];有的廠家更是單從經(jīng)濟性考慮，降低壁厚，不做強度剛度計算，不遵循國外iso、astm和ppi工業(yè)管道規(guī)定或我國行業(yè)標準規(guī)定，這就難免不出現(xiàn)許多問題。

如塑管耐溫蠕變性大，在持久應力作用下強度明顯下降，造成所謂經(jīng)濟型hdpe外護管形變，結(jié)構(gòu)損壞，動、靜載荷使管徑受壓縮、彎曲或超過額定壓力，發(fā)生外護管形變超大，出現(xiàn)屈曲破壞。更有甚者，原材料質(zhì)量差或加工工藝、技術(shù)水平低而發(fā)生大范圍的環(huán)向應力開裂、破壞。此已出現(xiàn)多起嚴重事故，造成頗大損失。

2、鋼(frp)外護管應用到直埋式預制高溫蒸汽保溫管工藝和產(chǎn)品中，獨具我國的特色。它充分挖掘玻璃鋼的潛力：質(zhì)輕強度大，耐腐性好，電絕緣性強，工藝性優(yōu)良和一定的耐溫性(較hdpe為高)，造價低，而發(fā)展起來。但其彈性模量低，比鋼(e=2.1×106)小10倍，且隨溫度升高更降低，產(chǎn)品的強度、剛度不足，易變形;持久的耐溫性差、蠕變，濕強度低(長期在濕環(huán)境下工作，強度降50％)[13]以及老化性能、層間剪切強度低，而不同樹脂玻璃鋼耐酸  堿  性不同，是近年玻璃鋼材料外護管損壞的重要原因。

設計不當、結(jié)構(gòu)不合理、壁厚過小、粗制濫造，保證不了保溫結(jié)構(gòu)的完整性，特別是惡劣氣候下，現(xiàn)場施工補口，水份影響更為突出;材料不規(guī)范或亂用，采用有堿  玻璃絲布或土絲布以及紫外線光照，土壤化學介質(zhì)腐蝕，野蠻施工機械硬性破壞，都是質(zhì)量保證不了事故發(fā)生的直接原因。

據(jù)不完全統(tǒng)計，我國先后已發(fā)生數(shù)十起質(zhì)量事故，遼寧錦州、大連，河南信陽、鄭州，浙江寧波、慈溪、嵊州，江蘇洪澤、連云港，湖北武漢、天臺、山東臨沂、青島等等損失上千萬的有之，百萬元為數(shù)更多。有的僅運行四個月就被迫挖出改架空，并發(fā)生多起惡性事故，通訊電纜熔化，或燙傷(亡)人員。為此《城鎮(zhèn)供熱直埋蒸汽管道技術(shù)規(guī)程》編寫組經(jīng)調(diào)查、慎重的建議：蒸汽直埋管首選鋼外護管基本形式，對采用高密度聚乙烯或玻璃鋼外護層應限制條件使用。

經(jīng)過多年努力，現(xiàn)我國已編制并審批通過的中華人民共和國城鎮(zhèn)建設行業(yè)標準j/t129-2000《玻璃纖維增強塑料外護層聚氨酯泡沫塑料預制直埋保溫管》規(guī)范，明確指出輸送介質(zhì)熱水不高于120℃，偶然峰值不高于140℃。外護層溫度正常使用控制在-50～65℃范圍內(nèi)，要具有耐受工作壓力不大于2.5mpa 80℃下，試驗1500h性能要求才能保證使用壽命。對于高溫蒸汽直埋管，技術(shù)條件要求只能高于此。
