亚洲AV色无码乱码在线观看|?愛妃?av中文字幕无码|最新国产91精品第二页|精品免费国产a级奶水

產(chǎn)品名稱：高超級(jí)耐磨冷作skd11模具鋼（天工特鋼集團(tuán)）

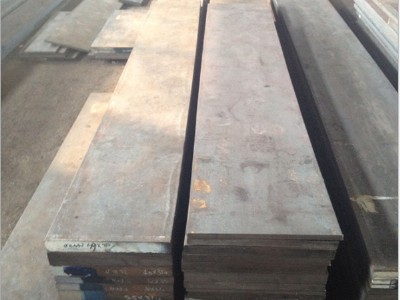

產(chǎn)品規(guī)格：板材厚度：12mm--90mm以上尺寸

            ：圓棒系列：φ3.3--280mm以上尺寸

交貨狀態(tài)：供貨品種有熱軋材、鍛材、冷拉材，退火態(tài),硬度≤255hbs

理論重量表：（單位：0.00000785％密度）

處理加工：提供板材光板、精板加工、淬火（真空）熱處理、高速鋼處理

模具簡(jiǎn)介：skd11是高耐磨韌性通用冷作模具鋼、高碳高鉻合金工具鋼和真空脫氣精煉鋼,鋼質(zhì)純凈,具有淬透性好、淬火變形量小的良好淬硬性。該鋼經(jīng)球化退火軟化處理,可加工性良好,碳化物顆粒細(xì)小均勻,無(wú)須擔(dān)心淬火開(kāi)裂強(qiáng)化元素  鉬、釩的持殊加入。高硬度、高耐磨共晶碳化物均勻,韌性好,不易開(kāi)裂,淬火后硬度>62hrc。在525℃氮化處理,時(shí)間為20h/30h/60h,氨化層深度0.25mm/0. 30mm/0. 35mm,零件表面硬度1250hv;在570℃氮化處理時(shí)間為2h.氮化層深度10~20μm,零件表面硬度950hv。

化學(xué)成分：csimncrmop、sni、cuv1.40-1.60      ≤0.40           0.40~0.60           11.0-13.0       0.80-1.20        ≤0.030            ≤0.50、≤0.30      0.20-0.50

模具特性：（1）進(jìn)行了真空脫氣精煉,因此內(nèi)部質(zhì)量極為清潔。（2）機(jī)械加工性良好。（3）淬透性良好,空冷就能硬化,無(wú)需擔(dān)心淬裂。（4）熱處理變形非常小,淬火偏差極小,最適合有精度要求的模具。（5）耐磨性極為優(yōu)秀,最適合用作銹鋼或高硬材料的沖裁模。（6）韌性良好。 深冷處理為獲得最高硬度和尺寸穩(wěn)定性，模具在淬火后立即深冷-70攝氏度至-80攝氏度，保持3-4小時(shí)，然后再回火處理，經(jīng)深冷處理的工具或模具硬度比常規(guī)熱處理硬度高1-3hrc。 形狀復(fù)雜和尺寸變化較大的零件，深冷處理有產(chǎn)生開(kāi)裂的危險(xiǎn)。 氮化處理模具或工件氮化處理后，表面形成一層具有很高硬度和一定耐蝕性的硬化組織。在525℃氮化的處理工件表面硬度約為1250hv，氮化時(shí)間對(duì)滲層影響如下表所示。氮化時(shí)間（小時(shí)） 20 30 60 滲氮層深度mm 0.25 0.30 0.35在570℃軟氮化處理工件表層硬度約為950hv。通常軟氮化處理2小時(shí)，硬化層深度可達(dá)到10-20um. 磨削加工模坯或工作在低溫回火狀態(tài)，磨削容易產(chǎn)生磨削開(kāi)裂。為防止裂紋發(fā)生應(yīng)采取小的磨削進(jìn)給量多次磨削，同時(shí)輔加良好的水冷條件。線切割加工形狀復(fù)雜或尺寸較大的模具，最終成行采用線切割加工時(shí)，通常會(huì)遇到開(kāi)裂現(xiàn)象發(fā)生。為防止開(kāi)裂，建議采用氣淬及高溫回火處理，以降低熱處理應(yīng)力，或?qū)δＥ哌M(jìn)行腔預(yù)加工處理。 熱處理淬火：先預(yù)熱700～750℃，再加熱至1000～1050℃在靜止空氣中冷卻，如鋼具厚度在6寸以上者加熱至980～1030℃在油中淬硬更佳�；鼗穑杭訜嶂�150～200℃，在此溫度中停留，然后在靜止空氣中冷卻。硬度：hrc 61以上。退火：加熱至800～850℃，在此溫度停留1～3小時(shí)，在爐中任其漸冷。鍛制：1050～950℃。 淬火、回火規(guī)范淬火溫度1010°c,空冷.回火溫度200℃,硬度58~60hrc。 模具用途：用于制作塑料模、剪刀、圓鋸刀、五金沖壓模具、成形軋輥制作冷作或熱作修整模、滾筒邊、絲紋、線模、變壓器芯沖模、切割鋼皮軋刀、鋼管成形滾筒、特殊成形筒、釘打頭模等。厚度≤6mm薄鋼板的高效落料模、沖裁模、壓印模各種剪刀、鑲嵌零件、搓絲模。耐滑塊冷鐓模具、深拉成形模具、冷擠壓模具。
