亚洲AV色无码乱码在线观看|?愛妃?av中文字幕无码|最新国产91精品第二页|精品免费国产a级奶水

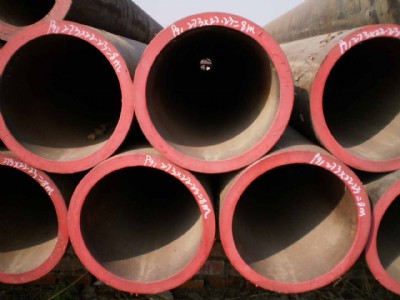

p91合金管是用實心管坯經(jīng)穿孔后軋制的。
生產(chǎn)制造方法 　　
　　按生產(chǎn)方法不同可分為熱軋管、冷軋管、冷拔管、擠壓管等。  合金管
　　1.1、熱軋 p91合金管一般在自動軋管機組上生產(chǎn)。實心管坯經(jīng)檢查并清除表面缺陷，截成所需長度，在管坯穿孔端端面上定心，然后送往加熱爐加熱，在穿孔機上穿孔。在穿孔同時不斷旋轉(zhuǎn)和前進，在軋輥和頂頭的作用下，管坯內(nèi)部逐漸形成空腔，稱毛管。再送至自動軋管機上繼續(xù)軋制。最后經(jīng)均整機均整壁厚，經(jīng)定徑機定徑，達到規(guī)格要求。利用連續(xù)式軋管機組生產(chǎn)熱軋 p91合金管是較先進的方法。 　　
　　1.2、若欲獲得尺寸更小和質(zhì)量更好的無縫管，必須采用冷軋、冷拔或者兩者聯(lián)合的方法。冷軋通常在二輥式軋機上進行，鋼管在變斷面圓孔槽和不動的錐形頂頭所組成的環(huán)形孔型中軋制。冷拔通常在0.5～100t的單鏈式或雙鏈式冷拔機上進行。 　　
　　1.3、擠壓法即將加熱好的管坯放在密閉的擠壓圓筒內(nèi)，穿孔棒與擠壓桿一起運動，使擠壓件從較小的�？字袛D出。此法可生產(chǎn)直徑較小的鋼管。
　　p91鋼相當于國標10cr9mo1vnbn。
　　t91/p91（10cr9mo1vnbn）
p91合金管的特點：
　　不僅具有高的抗氧化性能和抗高溫蒸汽腐蝕性能，而且還具有良好的沖擊韌性和高而穩(wěn)定的持久塑性及熱強性能。在使用溫度低于620℃時，其許用應力高于奧氏體不銹鋼。在550℃以上，推薦的設計許用應力約為t9和2.25cr-1mo鋼的兩倍。
p91合金管的應用：
　　可作為亞臨界、超臨界鍋爐壁溫≤625℃的高溫過熱器、再熱器用鋼管，以及壁溫≤600℃高溫集箱和蒸汽管道，也可作為核電熱交換器以及石油裂化裝置爐管。
　　p91合金管的標準：astm　a213　astm　a335
　　抗拉強度：≥585（mpa）　
　　屈服強度：≥415（mpa）　
　　伸 長 率：≥20（％）　
　　p91鋼的化學成分確認，見表1
　　表1 p91鋼的化學成分
　　成 分 wt％
　　c　0.08~0.12 ；mn 0.30~0.60 ；si 0.20~0.50 ；p ≤0.02 ；s ≤0.01
　　cr 8.0~9.5 ；mo 0.85~1.05 ；v 0.18~0.25 ；nb 0.06~0.1 ；n 0.03~0.07
