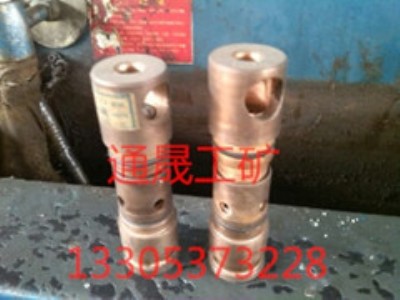

fsw1.6/40型(簡稱b型)三用閥是fsw型三用閥的改進型，除具有fsw型三用閥特征外，提高了閥筒強度，增設了防飛機構，可防止因非正常使用造成零部件損壞后飛出來傷人。其強度高，安 全可靠，且安 裝操作簡便省力，它與dz、dw系列單體液壓支柱配套使用，對頂板進行控制。
1、左閥筒；2、注油閥體；3、限位套；4、單向閥座；5、壓緊螺套；6、鋼球φ8；7、錐形彈簧；8、卸載閥墊；9、卸載閥彈簧10、連接螺桿；11、閥套閥座；12、o型密封圈；13、安 全閥針；14、o型密封圈；15、安 全閥墊；15、六角導向套；17、o型密封圈；18、彈簧座；20、安 全閥彈簧；21、調壓螺絲；22、右閥筒
用途及使用條件
本閥用于國產單體液壓支柱，支柱的升降和安 全保護均靠三用閥的動作來實現，本閥適用于壓力為50mpa以下的液壓系統，工作介質為1～3％的乳化液，工作溫度為10～50℃。
主要技術參數
1、額定工作壓力 30～40mpa
2、安 全閥溢流量 ≤1.6l/min
3、卸載力距 <100n，m
4、卸載方式 手動近距離或遠距離
結構及工作原理
fsw1.6/40三用閥由單向閥，卸載閥和安 全閥組合而成，工作時高壓液體通過注液槍將注液閥體的單向閥打開，高壓液體進入支柱下腔，活柱升高，停止注液后，單向閥自動封閉，支柱固定在某一位置上。當頂板壓力增大，支柱內腔壓力超過安 全閥調定壓力時，安 全閥開啟液體外溢，支柱內腔壓力降低，當支柱內腔壓力低于安 全閥關閉壓力時安 全閥關閉。降柱時，轉動卸載手把；推動閥套軸向移動，卸載閥開啟，支柱內的乳化液外溢，活柱在自重和復位彈簧作用下回縮。
