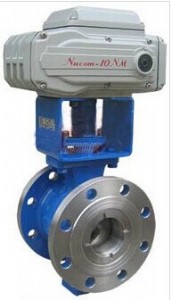

產品名稱：電動v型調節球閥產品型號：zdrv產品口徑：dn25-400產品壓力：0.6~10.0mpa產品材質：鑄鋼、不銹鋼、合金鋼等產品簡介：制造標準：中國gb、機械部jb、化工標準hg、美標api、ansi、德標din、日本jis、jpi、英標bs生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、wcb、wc6、wc9、20#、25#、鍛鋼、a105、f11、f22、不銹鋼、304、304l、316、316l、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0mpa-50.0mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。上�；菹拈y門有限公司擁有全球最頂尖的生產設備和技術工程師，有能力按照各國標準以及各種行業標準生產制造優質閥門。聯系電話：15901687301 產品詳情概述：

該系列閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的最佳控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。

其主要特點是：

（１）不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；

（２）具有一個ｖ型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；

（３）防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯ｐｔｆｅ杯形或是ｏ型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；

（４）當閥門關閉時，ｖ型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結或含有纖維和顆粒固體場合。 適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。采用直連方式與執行機構連接，具有結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構根據用戶要求配置unic、psq、hq、dhl等型號電子式電動執行機構或gtx、al等氣動活塞式執行機構。

技術參數公稱通徑dn(mm)25～400公稱壓力pn(mpa)1.6～6.4公稱壓力ps(mpa)強度試驗2.4～9.6密封試驗1.76～7.0材料\代號cpr主要

零件閥體wcbzg1cr18ni9tizgocr18ni12mo2ti球桿2cr13zg1cr18ni9tizg0cr18ni12mo2ti閥桿2cr131cr18ni9ti0cr18ni12mo2ti密封圈聚四氟乙烯、不銹鋼、硬質合金填料聚四氟乙烯、柔性石墨適用

工況適用介質水,蒸汽,油品硝酸  類醋酸  類適用溫度-28～400℃-28～500℃執行器型 號ch、3410r、unic、psq、hq、dhl等系列電子式電動執行機構連接形式對夾式、法蘭式，法蘭按jb79-59標準

性能

基本誤差回差死區輸入信號輸出信號全行程的

≤±2％全行程的

≤±2％全行程的

≤0.8％4～20madc4～20madc公稱通徑d（mm）253240506580100125150200250300350400額定流量系數cv324378901602503606101120185029503700719511466公稱壓力pn（mpa）1.6、2.5、4.0、6.4流量特性近似等百分比（參見典型曲線圖）、直線特性閥板轉角（度）0°～至90°（可調）允許泄漏量等級軟密封：零泄露

硬密封：≤額定cv×0.001％

軟密封：vi微氣泡級，金屬密封：≤額定cv×0.065％動作時間（s/90度）8.5～3036～60可調節比250:1300:1

流量特性曲線

外形尺寸公稱通徑

dn(mm)尺 寸 (mm)對夾法蘭式lh1h2ddd1d2qz-φd25641108565144-1410227760408214511085164-181143057550100160125110164--181243649565120180145120184-1814537910580131195160135208-18165389120100158215180155208-18194402140125180245210185228-18213426165150216280240210248-232294531852002683352952652612-232434732052503264053553203012-2529754024030046046041037503012-25338590290350470-----400525-----
