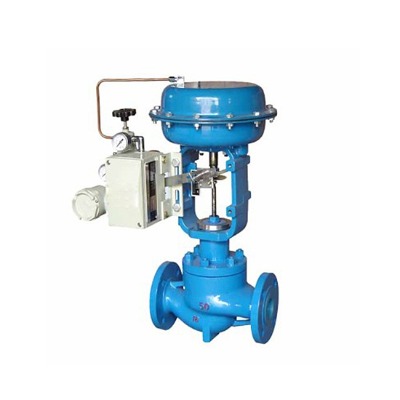

單座氣動調節閥是一種頂導向結構的調節閥,閥體流體通道呈 s 流線型,壓降損失小,流量大, 可調范圍廣,流量特性曲線精度高,閥芯導向面積大,抗振性好。調節閥配用多彈簧式薄膜執行機構,結構緊湊,輸出力大�？捎糜诳刂聘鞣N不同壓力和溫度的流體。

進口氣動單座調節閥技術參數和性能

型 式 直通單座鑄造球型閥

公稱通徑 40~200mm

公稱壓力 ansi 125、150、300、600

jis 10、16、20、30、40k pn 1.6、4.0、6.4mpa

連接型式 法蘭式：ff、rf、rj 和 lg

標準按 ansi b16.5,jis b2201

jb/t79.1 pn1.6mpa,jb/t79.2

凹凸面

焊接式：嵌接焊 sw(40~50mm） 對接焊 bw(65~200mm)

材 料 ht200 zg25 zg1cr18ni9 zg0cr17ni12mo2 1.25cr0.5mo 5.0cr0.5mo scph21 scph61 ti

上閥蓋常溫型：-17~+230℃

伸長i型（e1）： -45~-17℃,+230~+566℃

伸長ii型（e2）： 整體式（e2i）：-100~-45℃

焊接式（e2w）： -196~-100℃

壓蓋型式 螺栓壓緊式

填 料 v 型聚四氟乙烯填料,含浸聚四氟乙烯石棉填料,石棉編織填料。

進口氣動單座調節閥閥內組件

閥芯型式 上導向單座柱塞型閥芯。

流量特性 高精度流量特性,參考圖 2；高容量流量特性,參考圖 1；

快開特性：快開閥芯。

工作范圍 軟閥座的工作溫度和壓差參考圖 3

司太萊堆焊的工作溫度和壓差參考圖 4

材 料 1cr18ni9ti 0cr17ni12mo2 司太萊堆焊

進口氣動單座調節閥執行機構

型 式 ha 多彈簧式薄膜執行機構

膜片材料 乙丙橡膠夾尼龍 彈簧范圍 0.02~0.10,0.08~0.24mpa 供氣壓力 0.14,0.16, 0.28mpa

氣源接頭 rc 1/4

環境溫度 -30~+70℃

備注：該閥也可配用 va5 或 va6 和 vp 執行機構

閥作用型式 氣——開式,氣——關式。

附 件 定位器、手輪機構、氣動閥位傳送器等。
