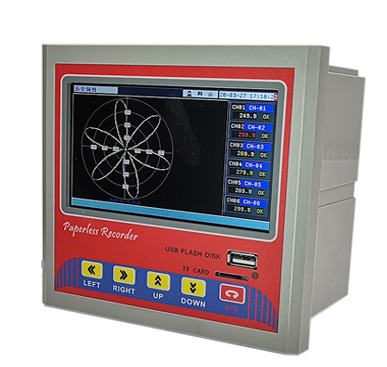

orawan、nb-iot無線以太網無紙記錄儀適用于室內環境溫濕度的測量,能廣泛應用于地鐵、商場、醫 院、車站碼頭、圖書館、博物館、車間、體育場館等公共場所,以及樓宇自控、食品倉儲以及冷鏈運輸,其他各種需要測量室內環境溫濕度的場合。

主要特點采用5寸tft彩色lcd,寬視角,高亮度,高對比度。

全中文菜單設計,畫面直觀,信息豐富,人機界面友好,易學易用,操作快捷。

采用貼片技術(smt),設計更加簡潔。

12通道輸入,通道間采用光電隔離,避免通道間的干擾。

支持多種輸入類型,現場配置靈活方便。

熱電偶、熱電阻輸入采用非線性修正,測量精度高,穩定性好。

采用大容量存儲體,基本配置8mb,并支持tf卡擴展（可支持儀表數據自動轉存至tf卡）,超長記錄時間。

基本

型號代碼及其說明3xxx

dm3000無紙記錄儀通道數1

一通道2

…

…12

十二通道

屏幕顏色g

彩屏報警輸出個數n

無1

一路常開報警輸出（容量：30vdc/3a,220vac/3a）2

二路常開報警輸出（容量：30vdc/3a,220vac/3a）…

…8

八路常開報警輸出（容量：30vdc/3a,220vac/3a）通訊功能n

無s1

rs485通訊s3

modbus tcp/ip以太網通訊打印功能n

無p

rs232打印歷史數據功能,支持煒煌a5打印機（客戶如果自己配微型打印機,須確定型號）u盤功能n

無u

帶u盤功能流量溫壓補償功能n

無f

流量溫壓補償功能圓圖顯示功能n

無c

圓圖顯示功能供電電源電壓nac100~240v,47~63hz

技術指標模擬特性輸入信號類型2 線性電壓信號：0~5v、1~5v、0~10v,標定量程范圍：-20000~20000。

2 線性電流信號：0~10ma（須外接500ω精密電阻）、4~20ma（須外接250ω精密電阻）,標定量程范圍：-20000~20000。

2 熱電偶：k ( -50 ~ 1300℃ )、s ( -50 ~ 1700℃ )、t ( -200 ~ 350℃ ) 、e ( 0 ~ 800℃ )、j ( 0 ~ 1000℃ )、b ( 300 ~ 1800℃ )、n ( 0 ~ 1300℃ )、r（-50~1700℃）、wre526（0~2300℃）、wre325（0~2300℃）

2 熱電阻：cu50 ( -50 ~ 150℃ ) 、pt100 ( -200 ~ 600℃ )、cu100 ( -50 ~ 150℃ )

2 其它線性電壓信號：0~20mv、0~60mv、0~100mv、0~500mv,標定量程范圍：-20000~20000。最多通道數12通道精度2 ±0.2％fs（熱電阻、線性電壓及線性電流）；

2 ±0.2％fs+2.0℃（熱電偶輸入且采用儀表內部元件測溫補償冷端時）采樣周期小于1秒。溫漂系數典型值：50ppm共模抑制比典型值：85~110db。輸入阻抗標準電壓輸入信號為500kω。

標準電流信號輸入為250ω（4~20ma）,或500ω（0~10ma）。

其它信號輸入為大于20mω。隔離通道和地之間隔離電壓1000vac,通道和通道之間隔離電壓400vac。熱電偶信號內阻需小于1000ω。冷端補償誤差：±2℃。熱電阻恒流源激勵,電流1.5ma。

采用三線制接線,每根引線電阻10ω,并且阻值必須相同。輸入異常處理當熱電偶、熱電阻、1~5v線性電壓、4~20ma線性電流輸入出現斷線或短路時,測量值取值、最小值或保持不變,3種處理方式可供選擇。

電源參數供電交流供電電壓：(100~240)vac；頻率：(47~63)hz；功耗：25va。絕緣強度電源對地絕緣強度大于1500 vac,漏電流10ma,1分鐘；

電源對外殼絕緣強度大于1500 vac,漏電流10ma,1分鐘。輸出特性饋電輸出12vdc、100ma。報警輸出最多8路,250vac,3a繼電器常開觸點。其它特性處理器32位高性能、高集成度arm處理器。硬件看門狗cpu內部集成,保證長期安 全可靠運行。實時時鐘采用高穩定度硬件實時時鐘,時鐘精度為±5ppm,掉電后由鋰電池供電,電池有效時間大于30天。數據保存所有數據保存在flash存儲器中,無需后備電池,確保所有歷史數據及組態參數不會因掉電而丟失。數據存儲基本配置8mb,并支持采用大容量tf卡擴展（當flash存儲器存儲一個周期時,儀表數據將自動轉存至tf卡中）。通訊接口光電隔離的rs-485通訊接口。通訊協議采用標準modbus-rtu通訊協議,可以與市面流行的hmi及dcs直接通訊。以太網接口采用以太網接口,并支持modbus tcp/ip以太網通訊協議,可以與市面流行的hmi及dcs直接通訊。微型打印機接口光電隔離的rs232通訊接口,波特率：9600bps,支持打印分辨率：240點每行記錄時間約等于：45（單位：天）÷通道數×記錄間隔顯示5.0英寸tft液晶顯示屏尺寸外型尺寸 144mm×144mm×73mm

開孔尺寸 131mm×131mmx70mm安 裝面板厚度大于1.5mm環境條件工作：溫度(0~50)℃,相對濕度0％~85％(無結露)

運輸和儲存：溫度(-20~60)℃,相對濕度0％~95％(無結露)；海拔高度：＜2000米。

安 裝尺寸

安 裝尺寸示意圖如下
