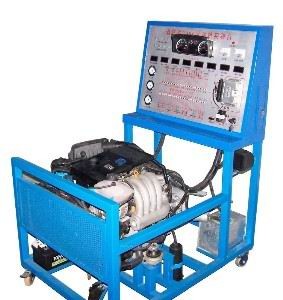

型號：xx-pst-tj

一．組成結構

1、帕薩特b51.8t電控發動機總成帶所有傳感器和相關附件；冷卻系統（水箱、散熱電子扇 等）、進氣機構（空氣濾清器、進氣軟管、節氣門總成、進氣歧管等），排氣機構（排氣歧管、排氣管等），點火系統（火花塞、高壓線、點火線圈等），所有的發動機傳感器和執行器（節氣門位置傳感器、空氣流量計、怠速馬達、曲軸位置傳感器、凸輪軸位置傳感器、爆震傳感器、氧傳感器、水溫傳感器、噴油器等）

2、面板設有數顯儀表/原車儀表、發動機控制電腦ecu、點火開關、obdii診斷座、保險絲、繼電器等，并且每一個零部件都標明名稱；

3、配備故障設置功能。

4、數顯表或儀表盤顯示（冷卻液溫度傳感器、發動機轉速），燃油壓力表；

5、完整的彩色發動機電控系統元件結構圖和電路結構及工作原理圖；

6、各個電路插頭的結構圖及針腳標識圖和名稱；

7、與電腦針腳一致的外接式檢測端子。

二．硬件功能要求

1、真實可運行的電噴汽油發動機，充分展示帕薩特b5電控發動機的組成結構和工作過程；

2、實訓臺面板上有發動機執行區信號檢測區、pie面板繪制發動機電控系統原理圖、方便老師講授和組織實訓教學，學員可直觀對照發動機電路原理圖和發動機實物；認識、測試和分析控制系統的工作原理；

3、實訓臺面板上安  裝有檢測端子，可直接在面板上檢測各傳感器、執行器的電阻、電壓、電流、頻率信號；

4、實訓臺面板上安  狀數顯儀表或原車儀表，可實時顯示發動機轉速、水溫等參數的變化；

5、實訓臺面板上安  裝有診斷座�？蛇B接專用或通用型汽車解碼器，對發動機電控系統進行ecu編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分板等發動機自診斷功能；

6、實訓臺配備有油門裝置，可方便對發動機加減速；

7、實訓臺配備有電源總開關、防護圍欄等安  全保護裝置；

8、實訓臺底座采用鋼性結構焊接，表面采用高檔金屬漆噴涂，耐蝕性好，帶自鎖腳輪裝置，移動靈活；

9、本實訓臺可設置單一故障、組合故障50個以上，任意設置單一或組合故障，可觀察設置的各傳感器、執行器故障對發動機工作性能的影響，進一步理解發動機的運行過程和控制理論，掌握常見故障的診斷和檢測方法，培養正確分析和解決問題的能力。方便老師對學生進行故障排除和考核。

四．工藝要求

1、面板工藝和特點：測量面板采用加厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，pie面板繪制的發動機電控系統電路圖。學員可直觀對照電路圖和電控汽油發動機實物，認識和分析控制系統的工作原理；

2、移動臺架底座采用國標管材，無縫焊接。移動腳輪帶鎖定裝置，方便移動和固定教學。金屬表面采用高檔金屬漆噴涂，漆面堅固美觀。
