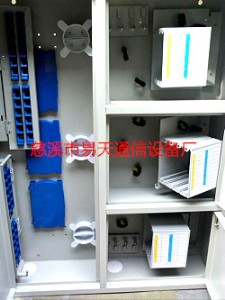

移動、聯通、電信三網合一光纖網絡箱
產品簡介：室外壁掛式光分路器箱用于光纜與光通信設備的配線連接，通過配線箱內的適配器，用光纖跳線引出
光信號，實現光配線功能。適用于ftth工程光纜到樓后使用，安 裝于樓道、地下室、機房和大樓外墻。光纜也可以經
分光配線箱開撥盤繞后與入戶光纜熔接引出，實現光纜的直通功能，滿足傳統傳輸網絡工程的需求。
主要特點：
1.有效做到移動、聯通、電信三網合一。大大節省了施工空間和施工強度；
2.箱體采用冷軋板制成，經靜電噴塑處理，美觀大方，線條清晰，防腐防水性能好，使用壽命長；
3.光分路器模塊采用抽屜式模塊化設計，具有很強的互換性和通用性；
4.采取左右結構和上下結構組合結構的設計,左右兩邊都有光纖熔接層,而右邊上層為光分路器配線層,下層為光纖熔接層；
5.在機箱形式及厚度保持一致的情況下，光纖熔接盤最大支持6片，滿足施工過程中任意形式的接續；
6.各種接頭端接方便，安 裝靈活。用于配線間和設備間光纜的端接、使用和管理；
7.門鎖采用優質戶外防水鎖，箱體掛墻安 裝；
8.具有臨時尾纖存儲區域；
9.支持各種光纖連接頭的管理，如sc、lc、st、mt-rj等。
技術參數：
1.工作溫度：-30~+60度，儲存溫度-40~+60度
2.箱門開啟角度：180°
3.大氣壓力:70kpa-106kpa
4.光電性能:插入損耗≤0.2db;附加損耗≤0.2b
5.回波損耗≥45db;附加損耗≤5db
6.插拔耐久性壽命>1000次
7.電氣性能:絕緣電阻≥1000mω500v(直流電)
8.抗電強度:能承受3000v(直流電)/1min無擊穿/無飛弧現象
適用性指標:
1.標稱工作波長850nm\1310nm\1550nm;
2.光纖光纜符合gb/t11819和gb/t7424規范;
3.光纖活動連接器符合gb12507以及相關標準規范；
4.前面操作、安 裝都相當迅速方便；
5.分路器插座板可翻轉，蝶形光纜可以實現存儲，方便維護及光纜多次維護；
6.配置2個標準插片式分光器安 裝槽位，可安 裝2臺1：4/1：8插片式分光器；
7.產品重量：壁掛式：22kg
鑲嵌式：21kg
8.產品材料：冷軋板
9.產品顏色：常規色灰色
10.產品工藝：沖壓
gtx-08-009型光分路箱（三運營商共用-弱電井墻掛式）
一、產品組成
光分路箱（三運營商共用-弱電井墻掛式）由箱體、內部結構件、光纖熔接盤片、 光分插片及附件組成。
二、產品尺寸：高×寬×深=600mm×600mm×120mm
三、.配置：
1、每個功能倉有2個上聯光纜進箱孔。
2、每個功能倉至少有1個皮線光纜出箱孔。
3、每個功能倉2套光纜固纜接地裝置。
4、可容納二個1:4、1:8或一個2:16的光分路器插片的光分路器插片盒。
5、光分路器進端口光纜儲存裝置。
6、皮線光纜收容及綁扎裝置。
7、可翻轉的光分路成端及調度裝置。
四、特點： 采用模塊化、無跳纖結構，壁掛式安 裝�？赏ㄟ^靈活的增加插片式光分路器的
數量，以實現端口的擴容。另配置光纖熔接盤片用于上聯光纜的端接及光纜分支的接續，并配置儲纖用適配器，用于上聯光纜的儲存與固定
