產品別名：onu網絡箱

面向地區：全國

專業定制onu網絡箱：onu箱，多媒體箱，寬帶箱，網絡箱，掛墻機柜，綜合信息箱，綜合布線箱，多媒體配線箱，onu寬帶網絡箱 onu寬帶箱 120歐網路箱 75歐網絡箱 多媒體寬帶網絡箱 onu配線箱 多媒體綜合布線箱

onu網絡箱（壁掛箱）簡介：

在pon+lan或者pon+dsl的建設模式下，需要盡量縮短onu與用戶之間的距離，onu根據需要可能會放置于樓內或者樓外墻體及樓旁綠化帶內。

綜合信息箱用于提供onu設備的安  裝、防雷供電、光纜引入及熔接、以太網或音頻配線等功能，設備具有室內室外多種安  裝結構可選，箱體具有防塵、散熱等功能，分為室內型和室外型兩種。

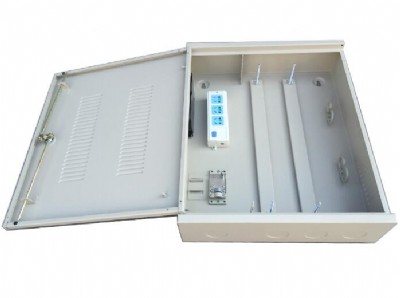

壁掛箱內部結構：

信息箱內部結構按照功能劃分，總體劃分為配電區、光纖熔接區、onu設備區、配線區四部分，配以相應理線環，便于用戶線的管理，強弱電走線通道完全隔離。

配電區：

配電區建議配置日泰或相同檔次的10a 2p空開，便于外電引入；維護插座1個（含三孔插座三個），可以方便現場外接設備的供電。若為室外機柜，還需單獨增配防雷模塊。

要求用戶綜合信息箱內，須設置接地排、引入電源處須裝有浪涌保護器。

用戶綜合信息箱體內安  裝的配線模塊及onu設備須接地。

光纖熔接區：

為節省信息箱內部空間，光纖熔接區設計需精確計算位置，也可安  裝在信息箱內部側板上，不影響其它走線通道；光纖熔接區由光纖固定架、熔纖盤及尾纖盤纖柱三部分組成。

光纖固定架用于進入信息箱的光纖加強芯固定和光纖緊固，一般為8芯光纜。

熔纖盤用于入箱光纖與跳纖熔接。

盤纖輪用于盤整多余的跳纖。

光纖熔接單元一般選用6端口odf一體化模塊或者12端口odf一體化模塊。

onu設備區：

onu設備安  裝區采用標準19英寸支架設計，onu設備吊裝(或側裝)在支架上面，如安  裝不穩還可考慮加裝加固支架。

考慮到各廠商onu深度存在差異，為保證所有型號onu能夠正常安  裝，onu設備區預留深度不低于300mm。

另外，為便于onu用戶線綁扎，在onu至配線區之間設計理線環若干個。

配線區：

按照規劃，信息箱內配線區模塊分為內線區和外線區，設備側用戶線卡接在內線模塊處，用戶側進線卡接在外線模塊處，內外線通過跳線連接開通用戶。

在pon+lan應用環境下，只需要考慮pots端口跳線，因此內外線端子需求一樣，考慮到端子冗余，可以按設備容量2.5倍配置。跳線模塊按照左右或上下分內線、外線排列。從節省空間及成本考慮，建議配置110配線模塊（規格有25對、50對、100對、200對等）。

在pon+dsl應用環境下，根據現有業界通用做法，內線側需要端子數量為（設備窄帶容量+設備寬帶容量*2），外線側端子與設備容量一致，保安  單元數量與外線側端子數量一樣。建議配置mdf子架。

mdf子架國家通用模塊為內線32線，外線25線；各個廠家也有自己的模塊，可以先算出內線、外線端子后再配置mdf模塊。

箱體型號 壁掛箱 規格型號 單位 材質 通風散熱達標 噪音達標 進出線口 其它 備注

（寬*高*厚）

室內型 600*550*150 臺 1.2mm冷板料、靜電噴涂，銅質接地排 百葉窗，風扇；內部加裝防塵海綿 關門狀態時，距柜體1.5m處，最大噪音應小于50db 左上、右上、左下、右下 綜合配線柜箱體寬*高*厚均可增/減50mm，設備根據客戶要求采用橫裝或者豎裝

750*600*150

室外型 600*550*150 臺 1.5mm冷板料、靜電噴涂，隔熱層，銅質接地排，浪涌保護器 溫控設備、風扇 關門狀態時，距柜體1.5m處，最大噪音應小于65db 左下、右下 全封閉，全翻邊防水結構設計；防盜防雨遮陽頂蓋；防盜鎖、明鎖；具有專用于進纜保護的密封結構

750*600*150 臺

600*550*150 臺 1.5mm不銹鋼材質、靜電噴涂，隔熱層，，銅質接地排，浪涌保護器 溫控設備、風扇 關門狀態時，距柜體1.5m處，最大噪音應小于65db 左下、右下

750*600*150 臺

600*900*150 臺

750*600*230 臺

主要特點：

1、箱體采用冷軋板制成，經靜電噴塑處理，美觀大方，線條清晰，防腐防水性能好，使用壽命長.

2.采用抽屜式模塊化設計，具有很強的互換性和通用性。

3.采取左右結構和上下結構組合結構的設計，左右兩邊都有光纖熔接層,而右邊上層為光分路器配線層，下層為光纖熔接層。

4.在機箱形式及厚度保持一致的情況下，光纖熔接盤最大支持6片，滿足施工過程中任意形式的接續

5.各種接頭端接方便，安  裝靈活。用于配線間和設備間光纜的端接、使用和管理。

6.門鎖采用優質戶外防水鎖，箱體掛墻安  裝

7.具有臨時尾纖存儲區域

8.支持各種光纖連接頭的管理，如sc、lc、st、mt-rj等
