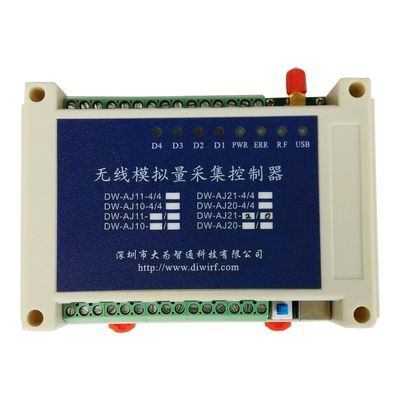

功能 dw-aj11-4/4無線模擬量采集控制器用于模擬量及開關量信號的采集、無線傳輸，其嵌入高速單片機，并采用高性能射頻芯片，aj11發射功率500mw，可視環境下通信距離可達2700m以上。

模擬量采集及傳輸功能。設備包含多達4路模擬量輸入，可以是0~5v、0~10v、4~20ma、0~20ma、0~24ma中的任意一種電流和一種電壓信號�？梢耘cdw-mc00/01無線監控器、或是dw-aj20/21無線模擬量采集控制器配合使用�？梢詫崿F(xiàn)一對一、一對多、多對一、多對多的靈活配置。

開關量采集及傳輸功能（可選）。設備包含多達4路開關量輸入，可與dw-j00/01無線開關量控制器、或是dw-j20/21無線開關量控制器（支持16路輸出）、或是dw-aj20/21無線模擬量控制器（支持4路開關量輸出）、或是dw-mc00/01無線監控器配合使用。可以實現一對一、一對多、多對一、多對多的靈活配置。

模擬量輸入配置過壓保護裝置，可以抵御瞬時的過電壓和靜電破壞。

開關量輸入通道與控制器核心部分通過光電隔離。

支持沖突檢測及重傳機制，確保無線傳輸?shù)目煽啃浴?/p>

應用模擬量傳輸如下圖所示，遠程模擬量控制器的輸出將始終與本地模擬量輸入保持一致的狀態。

模擬量傳輸及轉換如下圖所示，遠程模擬量控制器（模塊2）的4~20ma電流輸出將始終與本地0~5v電壓輸入保持對應的狀態。

一對多控制如下圖所示為開關量的一對多控制，模塊1的開關sw1-1可遠程控制模塊2的開關sw2-1；模塊1的開關sw1-2可遠程控制模塊2的開關sw3-1；模塊1的開關sw1-3可遠程控制模塊4的開關sw4-1.模塊1是dw-aj10/11（4路開關量輸入、4路模擬量輸入），模塊2、3、4可以是dw-j20/21（16路開關量輸出）、或是dw-j00/01（8路開關量輸入、8路開關量輸出）、或是dw-aj20/21（4路開關量輸出、4路模擬量輸出）。技術指標工作頻段433mhz、470mhz、868mhz、915mhz

（可定制其它頻段）調制方式gfsk發射功率500mw（dw-aj11）空中速率1.2kbps~100kbps可調接收靈敏度-111dbm（9.6kbps）uart接口速率（usb虛擬）1200bps~57600bps開關量輸入通道vl≤5v，30v≥vh≥9v，維持200ms以上電壓信號輸入通道精度0.3％，內阻5k。電流信號輸入通道精度0.5％，內阻250歐。工作濕度10％～90％（無冷凝）工作溫度-25℃ - 80℃電源dc 24v（12v可選，訂貨是指定）工作電流發射420ma（dw-aj11），接收30ma。(不含輸入輸出)外形尺寸145 x 89 x 41 mm（不含天線）
