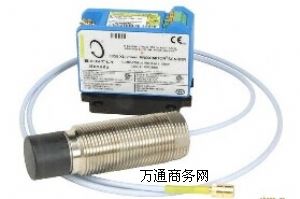

美國bently本特利傳感器

技術規格
在沒有另外注明時，以下關于美國bently 3300 耐高溫電渦流傳感器系統前置器、匹配的延伸電纜和探頭的技術規格是在下列條件下得到的：溫度22±4.4°c（72±8°f），－24vdc電源供電，10k&負載，本特利內華達提供的直徑不小于31mm (1.2 in)的aisi4140鋼被測靶面，探頭間隙為2.5mm (100 mils)。其精度和可互換性指標不適用于未經本特利內華達aisi 4140 鋼靶面校準的傳感器系統。
電特性
前置器
輸入： 接收非接觸式3300 htps16mm電渦流探頭和延伸電纜的信號
電源： 要求-19.6vdc至-26vdc，電流最大為12ma。當在高于－23.5vdc 電壓下工作時 將 導致線性范圍減小
供電電壓靈敏度：當輸入供電電壓每變化1伏時，輸出電壓的變化小于 13mv
輸出阻抗： 50&
延伸電纜電容： 典型值69.9pf/m(21.3pf/ft)
現場聯線: 從3300 htps前置器到監測器的最大長度為305米（1000英尺）。使用更長現場聯線時的信號衰減參見頻率響應曲線圖
線性范圍： 4.0mm(160mils) 。線性范圍從距被測靶面約0.5mm（20mils）處開始，從0.5至4.5mm（20至180mils）（約-2至-18vdc）
推薦間隙設置 2.5mm (100mil)
遞增靈敏度 當在4.0mm（160mil）線性范圍內以0.5mm（20mil）的增量測量時，isf包括互換性誤差為 3.94v/mm (100mv/mil)±9.65％
線性偏差 小于±78 祄 ( ±3.1 mil)
在大溫度范圍內的性能：當探頭溫度范圍在22°c至+350°c（72°f至+662°f）時， isf 保持在 3.94v/mm (100mv/mil)±30％，dsl 保持在±0.51mm(±20mils)之內
頻率響應： 0 到 6 khz：典型值為+0到－3db，305米（1000英尺）現場聯線
推薦最小靶面尺寸：30.5mm(1.2inch) 直徑（平面靶面）
推薦最小軸直徑：152mm(6.0inch)

概述
燃?xì)夂驼羝�透平可產生高溫，其溫度之高足以破壞普通的電渦流探頭。美國bently 3300耐高溫電渦流傳感器系統（htps）的設計可以承受燃?xì)�、蒸汽透平和其它類型旋轉機械中產生的高溫。htps可以測量這些機器高溫區域的振動、軸位移、差脹以及其它參數。高溫測量的安裝包括：
" 位于蒸汽透平迷宮環式密封的附近
" 蒸汽透平內的差脹
" 探頭電纜從支承燃?xì)馔钙捷S承箱的支架引出
" 探頭電纜通過燃?xì)馔钙降呐艢馔ǖ酪��?br /> " 在高溫區域監測容易發生故障的軸承
" 在蒸汽和燃?xì)馔钙降闹虚g部位進行模態分析，用于在線機械故障診斷
" 在多級蒸汽透平的中間部位進行級間徑向和軸向密封間隙的測量，以減少密封摩擦
" 在可以把普通電渦流探頭破壞的高溫軸承區域
設計堅固的耐高溫傳感器
美國bently 3300 耐高溫電渦流傳感器系統可用來在高溫區域進行相對振動或位置測量，并具有十分理想的測量結果。為用戶帶來的收益
包括：
" 具有整體硬線電纜的電渦流探頭在極端條件下可連續承受+350°c（+662°f）的高溫
" 具有4mm（160 mils）的線性范圍，可在機器的高溫部位進行大部分測量
" 密閉式密封的陶瓷探頭端部可以防潮，并可防止雜質進入，因而可增加壽命。
" 陶瓷端部以及不銹鋼結構耐熱、防潮、防腐蝕
" 具有螺紋和無螺紋類型的殼體，適用于多種探頭安裝類型
" 可采用長度為1、2和5米的硬線電纜用于從機械的高溫部位引線
" 具有3.94mv/m（100mv/mil）的信號輸出，與新的以及現有的所有本特利內華達監測器及故障診斷設備兼容

模態分析
美國bently 3300 耐高溫電渦流傳感器系統可用來保護和管理關鍵機械，并可以增加安全性和有效性。當在透平中間部位進行測量時，還可用來進行模態分析。模態分析對于研究和開發新的蒸汽透平和燃?xì)馔钙揭约皩ΜF(xiàn)有的透平進行故障診斷時都很重要。模態識別探頭可提供水平的模態信息，這對于平衡旋轉機械以及確認軸裂紋、軸承失效、轉子和靜止部分之間的摩擦等故障和其它機械問題是非常有價值的。
對于測試和測量應用來說，美國bently耐高溫電渦流傳感器系統在高溫環境下進行相對振動及位置的測量可以滿足甚至超過用戶的要求。對于最復雜的測試問題，該系統是一個可行的選擇。
美國本特利（美國bently） 3300耐高溫電渦流系統在機械的高溫軸承部位進行測量是一種先進的傳感器系統。這種傳感器可在惡劣的環境中可靠地工作。在高溫下應用美國bently電渦流傳感器進行測量時，這種傳感器是一種理想的選擇。由于使用厚的硬線電纜，耐高溫電渦流傳感器系統不適宜采用傳統的螺紋探頭和支架方式。因此，我們推薦使用無螺紋殼體探頭，尤其是訂購更長（2米或5米）的探頭系統。無螺紋殼體探頭帶有夾鉗形式的安裝支架，使探頭在安裝時無需轉動。
