型號：ss360pt
動作點：30 g
釋放點：-30 g
電流：3.5 ma
工作溫度：-40°c至125°c
類型：鎖存型
霍尼韋爾霍爾
傳感器ss360pt提供了可靠的切換點，磁靈敏度一般高達 30 g（最大靈敏度為 55 g）。該傳感器集成電路不使用霍爾元件上的斬波器穩定作用，從而提供清晰的輸出信號，而且與使用斬波器穩定作用的極具競爭力的高靈敏度霍爾效應雙極鎖存?zhèn)鞲衅骷呻娐废啾龋色@得更快的鎖存器響應時間。
有了內部的上拉電阻，通常便不再需要外接組件，有助于進一步降低系統成本。這些性能高效且經濟實惠的傳感器集成電路非常適合用在要求嚴苛、注重成本的大批量生產應用中。這些產品提供反極保護，可在 -40°c 至 125°c [-40°f 至 257°f] 的溫度范圍內穩定輸出，并可接受從 3 vdc 到 24 vdc 的任何直流電源電壓。
對于為設計出更高效更小巧的產品而需要性能可靠一致的鎖存?zhèn)鞲衅鞯闹绷鳠o刷電機制造商而言，霍尼韋爾新推出的配備內置上拉電阻的高靈敏度霍爾效應鎖存?zhèn)鞲衅骷呻娐罚诟焖俚貙?duì)磁場變化做出響應以提高電機效率的同時，能夠?qū)θ醮艌鲎龀鲰憫?yīng)并具有可重復的操作性。

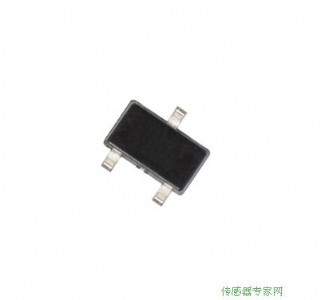

這些霍爾效應傳感器裝置有兩種封裝形式可供選擇：ss360pt采用小型 sot-23 表面安 裝型封裝，而 ss460p 采用引腳扁平式to-92 封裝。
霍尼韋爾霍爾傳感器ss360pt優勢特點
同級產品中響應時間最快：直流無刷電機電流換向時效率更高
無斬波器穩定作用：產生清晰的輸出信號
高靈敏度：在整個 -40°c 至 125°c [-40°f 至 257°f] 的溫度范圍內，一般 30 gauss（25°c [77°f]）和最大 55 gauss 時即可操作，可使用更小的磁鐵或更寬的氣隙
內部上拉霍爾集成電路設計：簡化安 裝，并有助于減少組件數量和系統成本
雙極鎖存磁體：使產品非常適合感測精確的速度以及測量每分鐘轉數 (rpm)
超小型，sot-23 表面安 裝型封裝 (ss360pt)，以載帶和卷盤的包裝供貨：能進行自動化元件取放的緊湊型設計
小巧、引腳、扁平 to-92 型封裝 (ss460p)：適用于緊湊型印刷電路板 (pcb)
工作電壓范圍寬，從 3 vdc 到 24 vdc：可用于多種不同的應用環境
內置的反向電壓功能：增強了對傳感器和電路的保護作用
堅固耐用的設計：允許在最高 125°c [257°f] 溫度下工作
材料符合 rohs 規定，亦符合 2002/95 指令
產品應用
用于白色電器及其他電器的直流無刷電機轉向
流量感應
速度和 rpm 傳感
轉速計、接收計數器
電機和風扇控制
霍尼韋爾霍爾傳感器ss360pt性能參數
產品類型 配備內置上拉電阻的高靈敏度鎖存數字霍爾效應傳感器集成電路
封裝類型 sot-23
電源電壓 3.0vdc至24.0vdc（-40°c至110°c），3.0vdc至16.0vdc（125°c）
輸出類型 電流沉
端子類型 表面安 裝
磁極類型 雙極鎖存
工作溫度 -40°c至125°c[-40°f至257°f]
存儲溫度 –50°c至150°c[–58°f至302°f]
輸出電壓 最大值0.6v
開關上升時間(10％至90％) 最大 1.5 μs
開關下降時間(90％至10％) 最大 1.5 μs
操作點 典型值 3.0 mt [30 g] (-40°c 至 125°c)
釋放點 典型值 -3.0 mt [30 g] (-40°c 至 125°c)
電源電流 3.5ma典型值
