一、簡 介：

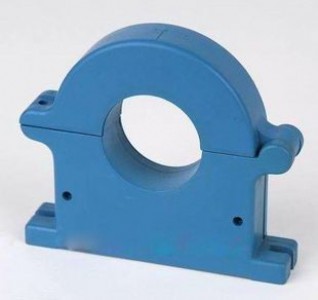

ky1系列φ52mm孔夾鉗型兩（三）線制電流變送器是應用霍爾效應的開環電流傳感器，能在電隔離條件下測量直流、交流、脈沖以及各種不規則波形的電流。

二、特 性： 應用霍爾效應的開環電流傳感器 符合ul94—v0標準的絕緣外殼 原副邊回路電絕緣

三、優 勢：

最佳的性能／價格比、方便檢測、穿孔方式、無插入損耗、抗干擾能力強、電流過載能力

四、應 用：

變頻調速系統、通訊電源、電池電源、不間斷電源、開關電源、斬波器、電化學

五、電參數： 產品型號：ky1—□a/4—20ma 原邊額定有效值電流：ac/dc 0～2500a各檔 副邊輸出電流：dc4～20ma 電源電壓（±5％）：＋24vdc 絕緣耐壓（原副邊之間）：50hz，1分鐘，3kv 測量負載：250ω 電流消耗：30ma 測量總精度（25℃）：±1％f.s 線性度：±1％ 零點失調電流：±0.2ma 溫度漂移（0～＋70℃）：≤0.1％／℃ 響應時間：＜300ms di／dt跟隨精度：100a／μs 頻帶寬度：30hz…3khz 環境操作溫度：－10℃～＋70℃ 環境貯存溫度：－25℃～＋85℃ 測量孔徑：φ25mm

六、ky1系列φ52mm孔夾鉗型電流變送器外形尺寸圖：

副邊連接： ＋：電源電壓＋24vdc out：輸出out gnd：空 －：空

輸出調節： 幅度：幅度調節 零點：零點調節

七、機械參數： 自然公差：±0.2mm 原邊穿孔：φ25mm 安  裝：2孔定位栓φ3.5mm

八、使用說明： 當原邊電流沿傳感器箭頭方向流動時，在輸出端out獲得同相電壓（或電流） 原邊導體溫度不得超過80℃ 原邊母排完全充滿原邊穿孔時，可獲得最佳動態特性 原邊額定電流值及副邊額定電壓（或電流）可由用戶指定生產 傳感器模塊必須按接線原理圖的正確接線方法接線，將待測電流從模塊穿芯孔穿入，即可從輸出端測得電壓（或電流）大�。ㄗⅲ哄e(cuò)誤的接線可能導致模塊的損壞）

九、接線原理圖：

雙電源接線方式：

單電源接線方式：
