一、pt500-930 gprs無線液傳感器 低功耗物聯網無線液位變送器概述及型號命名

   普量電子pt500-930 gprs無線液傳感器 低功耗物聯網無線液位變送器是一款高性能智能低功耗基于gprs稱動網絡傳輸，配套物聯云平臺實現遠程數據采集、監控、分析、巡察、報警、歸類、地理位置定位、數據報表曲線下載，移動設備app軟件實現隨時隨地監控報警等功能的產品。通訊標準modbus ttl-rtu信號，帶5位lcd現場顯示，顯示方式為觸發顯示，該款產品以微處理器為核心，能可靠的實現液位信號的采集和處理，最快采集頻率10s，最快巡檢頻率3s，可設定下限及上限液位報警、離線報警、數據異常報警、欠電報警、通訊信號弱報警等，物聯平臺系統、微信、短信等方式報警。

pt500-xxx-gprs/ttl-xx-xx-xx-930

      a      b    c  d   e  f

a:量程參數:按實際數值標示

如：5mh2o表示量程為0-5米水位高

b:輸出參數:

ttl：ttl數據協議gprs通訊連接；rs485：rs485數據協議gprs通訊連接

c:精度參數：

0.1：±0.1％fs 0.25：±0.25％fs 0.5：±0.5％fs

d:安 裝螺紋參數，按實際螺紋標示，

     如：m20x1.5標為m20；g1/4標為g1/4 等

e：配套電纜長度：5m表示為5米

e:結構參數：

 930：3.6v19000mah電池供電，5位顯示表頭，顯示方式：觸發顯示

 931: 3.6v19000mah電池供電，無顯示

選型列舉：pt500-5mh2o-gprs/ttl-0.5-g1/2-6m-930

量程：0-5米水位高；輸出：ttl數據協議gprs通訊連接；精度：±0.5％fs；螺紋接口：g1/2，配線長度5米，930結構

二、pt500-930 gprs無線液位變送器 低功耗物聯網無線液位傳感器產品特點

   1、通訊形式：gprs移動通訊網絡，移動2g信號應用廣泛、分布各地、信號穩定、信號強等特點。

   2、配套免費開放式物聯云采集監控平臺，與用戶組態系統、定制軟件、專用平臺無縫對接。

   3、配套免費移動設備app采集監控。

   4、現場低功耗五位lcd顯示表頭，觸發顯示。

   5、用戶自由設置采集頻率、巡檢頻率。

   6、具備上下限數據報警、離線報警、數據異常報警、欠電報警、通訊信號弱報警等報警內容。

   7、具備物聯平臺系統報警、微信公眾號報警、短信報警、電話報警等多種方式。

   8、數據通訊協議modbus ttl-rtu。

   9、內置3.6v19000mah大容量電池供電。

   10、高精度的24位adc對傳感器信號進行采集和數字化。

   11、加強的emc抗干擾設計，硬件看門狗，適合各種電磁環境惡劣的工業環境。

   12、純數字壓力、液位、溫度、稱重等傳感器信號處理算法，精度更高。

   13、專用定制assic電路,集成度更高,可靠性更好。

   14、全數字校準，無可動電位器，溫漂更低至<20ppm。

   15、24hx365天在線監控，數據服務器記錄數據長達數年,利于分析、歸納、總結傳感器數據報表。

   16、物聯網平臺建立專用帳號，用戶自行設置、修改、管理自己的設備數據。

三、pt500-930 gprs無線液位變送器 低功耗物聯網無線液位傳感器應用：

  河流、水庫、大壩、地下水無線水位監控；低功耗電池供電gprs、nb-iot物聯網遠程水

  水塔、水箱、水池、魚塘、油箱無線水位監控；低功耗電池供電gprs、nb-iot物聯網遠程水位監控報警

  農業、林業灌溉、水利、環境環保、環境污染gprs、nb-iot無線水位、液位監控系統、報警

  消防液位、消防水池水位、水防水箱的gprs、nb-iot無線水位、液位監控系統、報警

四、pt500-930 gprs無線液位變送器 低功耗物聯網無線液位傳感器技術參數

測量介質：液體

壓力方式：表壓

量    程：量小0～500mmh2o

         常用規格：1mh2o～100mh2o（之間的任意量程）

輸    出： ttl數據協議，gprs通訊連接，5位顯示表頭，顯示方式：觸發顯示

供    電：3.6vdc19000mah電池（內置）

精    度：0.25％fs-1％fs

介質溫度： -20～70℃（無注明均為-20～70℃）,特殊環境介質，可定制高溫油位、水位傳感器

環境溫度：-20～70℃

絕緣電阻： ≥1000 mω/100vdc

儲存溫度：-40～90℃

相對濕度： 0～95％ rh

密封等級：ip68

過載能力： 150％fs

響應時間：≤3s

穩 定 性：≤±0.15％fs/年

振動影響：≤±0.15％fs/年（機械振動頻率20hz～1000hz）

按裝方式：投入式安 裝

連接螺紋材料：304/316l不銹鋼，可依據客戶要求設計

配套電纜長：5米專用液位導氣電纜

五、產品功耗理論計算（電池壽命）：

待機功耗1 150 uah

待機功耗2 3.6 mah/每天

待機功耗3 1314 mah/每年

gprs工作時間 20 秒

gprs工作電流 50 mah

采集間隔 3600 秒/60分鐘

采集次數 24 次/每天

gprs采集功耗1 6.666666667 mah/每天

gprs采集功耗2 2433.33333 mah/每年

總功耗 3747.3 mah/每年

電池 34615/19000mah

有效容量：19000x80％=15200 60分鐘/次     理論使用4年

有效容量：19000x80％=15200 30分鐘/次     理論使用2年

六、普量物聯平臺：

1、平臺首頁：每一用戶，分配一個獨帳號，自行管理產品。

2、平臺應用管理面頁：加入不同id編號的設備（如壓力、液位、溫度等）

3、應用設備參數設置(設置產品名稱、設備類型、巡警時間、采集時間、報警值，報警方式，設備備注)

定時檢測：設備最小支持3秒，平臺設置3秒及以下的數值，設備都按3秒處理，檢測時間間隔越短，設備越耗電，特別電池供電時，建議時間不低于180秒(即3分鐘)，最大3600秒(即1小時)；

定時上報：設備最小支持10秒，平臺設置10秒及以下的數值，設備都按10秒處理，上報時間間隔越短，設備越耗電，特別電池供電時，建議時間不低于1800秒(即30分鐘)，最大86400秒(即24小或1天)，另定時上報時間大于等于180秒時，設備自動開啟低功耗模式，電池供電更省電；

閥值區間：當設備傳感器數據超出閥值區間時，平臺會自動報警(目前支持平臺內報警和微信報警)；

4、平臺設備具體數據頁面(數據列表、曲線表、設備狀態、信號質量、電池容量、設備位置等信息)

信號質量小于15時，表示設備工作環境gprs/nb網絡信號不佳，大于20，到30左右時，表示網絡信號好；

5、設備時實數據顯示頁（實現不同點數據時實對比）

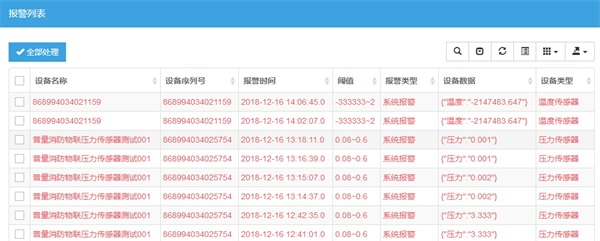

6、平臺設備報警信息

7、app微信報警（離線報警、數據超過設置值報警、數據異常報警、欠電報警、通訊信號弱報警等）

8、設備數據導出，形成excl表格，方便用戶存儲、分析

七、pt500-930結構尺寸圖及過程連接

gprs無線溫度傳感器 低功耗gprs無線溫度變送器

八、通訊協議

1、modbus ttl-rtu

物理層定義波特率:  9600bps ，無奇偶校驗，8位數據，一位停止位

符合標準的modbus-rtu 定義，時序間隔如下圖所示

注意：當選擇簡易的usb轉485模塊時，由于轉換時間等其他因素 ，會造成字節間的t1.5時序超時，造成通訊誤碼率提高，請選擇高品質usb-rs485模塊

變送器默認地址為01h，可通過命令修改

支持命令：

03h 讀寄存器信息

命令格式：

主機發送:

devaddr  0x03  stadd h  stadd l  # reg h # reg l crc16_l  crc16

變送器回送:

devaddr 0x03 # bytes data h data l … data l crc16_lcrc16_h

錯誤信息:

devaddr  0x83  error  crc16_l crc16_h

error代碼:

2 非法的數據地址，地址無效

3 非法的數值，讀寫的數量超出的產品的上限

讀寫舉例

讀取當前壓力數值 壓力值寄存器地址（0x0002）寄存器數量2，類型 ieee754 浮點型

read address  request  response        received value

p1    1  130202101203  13463117240123227222  0.960701 bar

devaddr 0x10 stadd h stadd l# reg h# reg l# bytesdata h  data l crc16_l crc16_h

如上圖，如果產品的地址為01h

主機發送 （表格中為10進制格式，下邊轉為16進制格式）

01 03 00 02 00 02 65 cb

從機發送

01 03 04 3f 75 f0 7b e3 de

3f 75 f0 7b為壓力值，為ieee754結構

轉為浮點數為0.960701

10h 讀寄存器信息

主機發送:

變送器回送:

devaddr 0x10 stadd h stadd l# reg h# reg lcrc16_l crc16_h

錯誤信息:

devaddr  0x90  error  crc16_l crc16_h

錯誤代碼

非法地址

非法數值

變送器無法執行

舉例說明 修改當前地址號為01h的變送器，修改后地址變?yōu)?3h

主機發送 01 10 00 12 00 01 02 00 03 e5 23

變送器回送 01 10 00 12 00 01 a1 cc

更改地址后，從下條命令開始，變送器地址更改為03h

注意，如果更改地址后，忘記更改后的地址，可以通過公共地址 00h，執行此命令，更改為有效地址
