荷重傳感器

荷重傳感器是通過檢驗受力載體所受的載荷來完成對起重機載重量的測量。傳感器以mv模擬量輸出供信號轉換變送裝置采集。經變送器信號處理后以4~20 ma信號輸出�？芍苯庸﹥x表或plc及其它系統采集。適用于各種卷揚式啟閉機、橋門式起重機、電動葫蘆的荷載測量。

1、螺桿機用超載保護器

安裝與螺桿啟閉機的基座下,每一邊各裝置一只超載保護裝置,通過兩邊的固定螺絲分別于基座和底角相連接, 每臺螺桿啟閉機安裝兩只超載保護裝置（或一邊使用相同尺寸的鋼制件）。利用荷重傳感器正反受力的原理來實現螺桿機過載保護：

安裝方式1：安裝與螺桿機機架中間,上下通過拉壓傳感器連接,通過基座受力反應到傳感器來實現啟閉機升降過程中的超載控制

安裝方式2：安裝與螺桿機機架底部,上下通過拉壓傳感器連接,通過基座受力反應到傳感器來實現啟閉機升降過程中的超載控制

技術參數:

2、jb-hz-zx軸銷式荷重傳感器

軸銷式傳感器可根據不同用途方便地安裝在兩金屬結構聯接處的掛鉤、索具卸扣、動滑輪（組）、定滑輪（組）、楔形接頭、鋼索索節、船用索具、開式螺旋扣、拉桿頭部和叉形接頭、連接叉、吊環、鋼輪的軸孔內,既能起到替代原有軸的功能,又起到稱重測力傳感器的作用,從而使整個稱重測力控制系統的機械部件大大簡化。傳感器與控制器及儀表組成超載限制系統后,將具有聲光報警并切斷起重機起升回路電源的功能。用戶若定制高精度傳感器,則還將具有稱重功能（即精確顯示起吊重量）。

主要技術參數表

參數	單位	技術指標	參數	單位	技術指標
靈敏度	mv/v	1-2.0±0.05	工作溫度范圍	℃	-20℃~+80℃
非線性	≤％f.s	±0.1	輸入電阻	ω	750±20ω
滯后	≤％f.s	±0.1	輸出電阻	ω	700±5ω
重復性	≤％f.s	±0.05	安全過載	≤％f.s	150％f.s
零點輸出	≤％f.s	±1	絕緣電阻	mω	≥2000 mω(50vdc)
激勵電壓	v	5v-12v	輸出信號	mv	0-20mv
精度		g5	材質		優質合金鋼

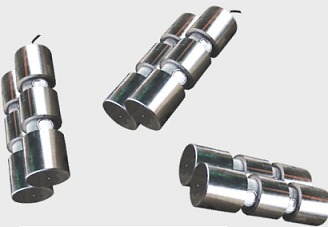

荷重產品圖

3、jb-hz-py旁壓式荷重傳感器

jb-hz-py旁壓式張力傳感器為雙孔剪切梁結構,安裝與鋼絲繩上,具有安裝簡單、操作方便維修容易等優點。用于測量鋼絲繩的張力,鋼絲繩通過u型螺栓固定在傳感器上,當鋼絲繩受到拉力,力通過導向作用于傳感器上。主要適應于起重、水利、煤礦等行業的超載控制與過程顯示。尺寸如表2所示：

主要技術參數表

參數	單位	技術指標	參數	單位	技術指標
靈敏度	mv/v	1.0±0.05	工作溫度范圍	℃	-20℃~+80℃
非線性	≤％f.s	±0.3	輸入電阻	ω	350±20ω
滯后	≤％f.s	±0.3	輸出電阻	ω	350±5ω
重復性	≤％f.s	±0.3	安全過載	≤％f.s	150％f.s
零點輸出	≤％f.s	±1	絕緣電阻	mω	≥2000 mω(50vdc)
激勵電壓	v	10v-15v	信號輸出	mv	0-20mv

表2

鋼絲繩拉力	量程	鋼絲繩直徑	h	l	l1	b	b1
1t	1t	Ø6-14	117	160	18	76	45
2t	1t	Ø10-18	117	160	18	76	45
5t	2t	Ø16-26	117	160	18	76	45
10-20t	5-10t	Ø24-36	170	260	18	108	68
20t	10t	Ø24-36	175	272	18	112	72

4、jb-hz-zcz軸承座式荷重傳感器

jb-hz-zcz型系列傳感器主要安裝于軸承座下,也可用于在其它結構形式下,是主要測量壓力的一種傳感器。傳感器為平板式雙剪切結構,過載能力強,受力狀態穩定,橫向干擾小等優點。適應于起重、水利等行業。

主要技術參數

參數	單位	技術指標	參數	單位	技術指標
靈敏度	mv/v	1.0-2.0±0.05	工作溫度范圍	℃	-20℃~+80℃
非線性	≤％f.s	±0.1	輸入電阻	ω	750±20ω
滯后	≤％f.s	±0.1	輸出電阻	ω	750±5ω
重復性	≤％f.s	±0.05	安全過載	≤％f.s	150％f.s
零點輸出	≤％f.s	±1	絕緣電阻	mω	≥5000 mω(50vdc)
激勵電壓	v	10v-15v	信號輸出	mv	0.20mv

尺寸如下表,訂貨型號標注例如“jb-hz-zcz -10t”

	jb-hz-zcz-1.5t	jb-hz-zcz -2.5t	jb-hz-zcz - 4t-10t
a	350	410	410
b	310	355	355
c	38	50	50
d	75	10	100
l	152	182	212
l 1	100	130	160
l 2	40	60	60
ф 1	ф17	ф21	ф21

標準系列尺寸表

起重量	滑輪倍率	傳感器規格	ф	h	h1	l4	l5	l1	l2	l3	m	h	ф1	ф2	e	f	l9
5,10	2,3	1.5	140	300	149	140	300	355	220	55	0	16	22	148	75	45	7
16,20	3,4	2.5	170	320	144	210	355	420	300	55	0	18	22	178	100	70	7
32	4	4	200	400	204	200	410	490	300	65	0	18	22	208	100	70	7
50	5	5	200	460	264	200	460	520	300	65	0	18	22	208	100	70	7
75	5	7.5	200	400	204	200	410	490	300	65	0	18	22	208	100	70	7
75(b)	5	7.5	200	320	124	200	300	420	300	/	/	22	37	212	100	66	10

八五系列尺寸表

起重量	滑輪倍率	傳感器規格	ф	h	h1	l4	l5	l1	l2	l3	m	h	ф1	ф2	e	f	l9
5,10	2,3	1.5	140	210	59	120	300	360	180	30	30	25	22	148	75	45	7
16,20	3,4	2.5	170	260	84	140	350	410	200	30	30	30	22	178	100	70	7
32	4	4	200	360	164	160	400	470	230	35	35	18	22	208	100	70	7
50	5	5	200	420	224	180	450	520	250	35	35	18	26	208	100	70	7

5、大噸位限制器用的傳感器

大噸位限制器用的傳感器,一般都是按照用戶的來圖定制的。以下表格的系列尺寸是根據以往國內主要起重機廠家的訂貨圖紙總結出來的,以備新用戶訂購或設計非標產品時作參考。

尺寸表：

起重量	滑輪倍率	傳感器規格	ф	h	h1	l4	l5	l1	l2	l3	ф1	ф2	e	f	l9
80	5	10	215	400	190	180	380	440	240	30	26	225	126	90	8
100	5	10	230	320	119	160	430	520	210	25	25	242	110	80	7
100	6	10	250	630	380	180	500	570	270	40	32	262	190	144	10.5
125	6	15	280	400	170	130	510	610	230	50	46	292	180	140	10
150	6	15	310	500	200	220	500	600	300	40	26	325	180	140	10
200	8	20	360	500	180	200	500	600	300	50	46	372	200	136	15
300	8	35	400	560	210	150	760	900	250	50	38	420	270	190	20
400	8	35	480	710	594	200	840	990	300	50	46	500	300	250	10
600	10	50	500	680	274	215	855	990	350	67.5	46	522	280	200	20

產品圖片

6、定滑輪式傳感器

hlf-3型定滑輪式傳感器主要安裝于定滑輪軸下。也可以用于平衡滑輪等其他形式的軸下,常用于起重限制器的傳感器。型號標注例如“hlf-3-10t”。

尺寸表

	a	b	c	h	r	h2	ф1
hlf-3-2t	250	210	38	65	50	15	13
hlf-3-3t
hlf-3-5t	300	300	250	44	80	18	17
hlf-3-10t						20
hlf-3-15t	350	295	60	106	80	23	22
hlf-3-20t
hlf-3-30t	410	340	68	114	90	26	26
hlf-3-50t	460	360		116			32

hlf-3型定滑輪式傳感器安裝示意圖
