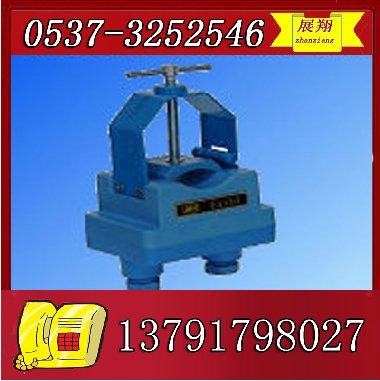

 gkt5l礦用開停傳感器

,gkt3開停傳感器,kgt9開停傳感器,gkt5l開停傳感器

開停傳感器,煤礦用開停傳感器,井下開停傳感器,防爆開停傳感器。

開停傳感器適于煤礦等具有瓦斯煤塵爆炸危險場所的各種機電設備(如采煤機、運輸機、局扇、水泵等)開、停狀態的連續實時監測。具有體積小、重量輕、結構新穎、感應靈敏度高、抗干擾能力強、安 裝維修方便、工作穩定可靠等特點,可輸出多種信號制供選擇。其中1/5ma dc信號,可以電源與信號線共用,二芯線無極性(任意)四線并軌連接�？膳ckj90等各種監控系統的配套使用。

開停傳感器工作原理：

利用測定磁場的方式,間接地測定設備的工作狀態。通電的導體周?chē)�必定產生磁場,測出電纜周?chē)�有無磁場存在,即檢測出電纜內有無電流通過,就可鑒別設備的開/停狀態。井下機電設備系三相供電,電纜內三相芯線有對稱與不對稱之分,而在電纜外皮上,總可找到一點與三相芯線呈不等距,該點形成的磁場以靠近的芯線起主導作用。利用傳感頭中的檢測線圈,貼近電纜中一相芯線,即可測得微弱的磁感應信號,供電電流越大時,感應的信號也越強。感應出的信號,再經放大、檢波、信號變換及信號輸出等環節,將設備開停信息遠傳給信息分站,再由分站傳至地面。

開停傳感器結構特點：

該傳感器采用本質安 全型結構,與被測設備沒有直接的電氣連接,使用時只要將傳感器直卡固在被測設備的供電電纜的外皮上即可,安 裝、使用、調整都十分方便。

傳感器外殼由工程塑料用模具壓制而成,固定卡子將傳感器卡固在電纜外皮上。外殼有透明窗口,可觀察綠、紅兩色發光二極管,燃亮?xí)r分別表示設備的開停狀態。線路板上有調節放大倍數的電位器,用來調整檢測信號的靈敏度大小。

開停傳感器主要技術參數：

   1、測量原理：電磁感應

   2、電源電壓：9～24v dc

   3、工作電流：1/5ma dc、5/-5ma dc、無電位(繼電器)觸點、信號制時＜30ma dc、其它信號制時＜15ma dc

   4、工作方式：鎖固吊掛于被測電纜上,連續工作

   5、輸出信號：1/5ma dc、0～5v dc、±5ma dc、無電位觸點

   6、顯示方式：綠色燈為電源指示、紅色燈指示開停

   7、防爆型式：exibⅰ礦用本安 型

   8、外形尺寸：(100×74×200)mm
