針對led驅動電路工作頻率高，諧波分量造成的射頻干.擾問題，本公司采用高檔eda軟件對pcb進行設計，保證了設計階段的emi插入，嚴格按照國際標準，對每一個顯示單元做了電磁屏蔽處理；單元控制板器件全部采用表貼器件，pcb板的大面積接地，有效解決了電磁輻射與干.擾的問題。

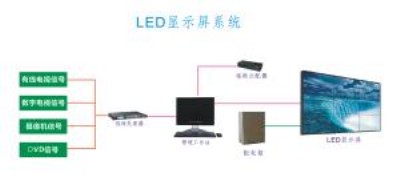

整個系統以控制計算機為中心，控制、處理、編輯、傳輸、采集播放內容，不論是自己制作的動畫片、廣告，還是局域網及互聯網傳輸來的信息，或是外圍設備播放的內容，經過專用傳輸系統，顯示在led顯示屏上。在有多個顯示屏聯網使用的系統中需要一臺編輯電腦，作為所有顯示屏時間和空間使用的總導演。整個系統由編輯計算機、顯示屏體、控制機系統、信號傳輸系統、音視頻設備、供電系統、軟件、固定框架部分組成。

1）、顯示屏體

顯示屏體主要由顯示單元板（包括顯示驅動電路板）、電源和框架等組成。

單元板是由led模塊組成的顯示單元。led模塊內植有發光二極管管芯。

顯示驅動電路板由大規模集成電路和2層pcb板構成，同時擔負了對顯示數據的傳輸和驅動。

顯示屏專用直流開關電源為顯示屏提供了恒定、精確的工作電壓。此種開關電源具有較強的穩壓特性，輸出電壓不隨負載的變化而變化，并具有過壓、過流、過熱、防電流浪涌等保護功能，是顯示系統正常、穩定工作的基本保證。

2）、數據處理

數據處理部分由數據發送卡、數據接收卡和高速數據電纜組成。

多媒體卡安  裝在控制計算機旁邊，它通過vga電纜線與電腦連接。并提供了標準pecl電平的rgb8位數字信號（本項目只用紅綠信號）。

數據發送卡取得多媒體卡上的數據信號后，將其處理成lvds信號，可以

提高抗干.擾能力，便于數據遠傳。與高速數據線纜配合，確保顯示信號無延時。

數據接收卡接收來自發送卡的數字信號，通過特有的視像編碼產生灰度。同時可以暫存1幀視頻信號，并向屏體驅動板發送。數據接收卡保證了顯示畫面色彩的真實性、動作的平滑性和圖像的穩定性。

數據發送卡和接收卡是連接控制主機和顯示屏體的橋梁。

高速數據傳輸電纜作為數字信號的傳輸載體，消除了高頻弱信號傳輸產生的干.擾，增加了系統的穩定性和可靠性。

3）、控制系統

控制系統由控制計算機、多媒體卡系統組成。

多媒體卡是安  裝于計算機內的圖形加速卡，使用128位圖形加速器引擎，輸出標準的uxga顯示模式和視頻信號。顯示分辨率可以達到1600×1280,采用紋理處理技術，清晰地再現放大后的圖像。輸出56k顏色，運行在windows/98/nt/2000/xp平臺。

多媒體卡是集視頻處理、模擬信號數字化、γ校正等多功能于一體的視頻處理系統。它可以接收4路復合視頻信號及一路s-video信號，支持pal制式和ntsc制式，視頻格式為yuv4：2：2。該卡還具有顏色γ校正以及色溫可調，可以使led顯示屏顏色、亮度、對比度都能調節到滿意的效果。

控制計算機配置要求不低于雙核處理器、2g內存、320g硬盤、19”lcd，能夠順暢運行控制軟件、播放軟件、比賽成績處理軟件、比賽成績顯示軟件等。

4）、功能擴展─顯示屏與計算機網絡系統的集成

控制系統采用開放的計算機局域網絡技術，能夠將當今許多成熟的數字技術引入大屏幕顯示系統。如數據庫技術、網絡通訊技術、網絡互聯技術、信息自動化處理技術、接口技術、多媒體技術�；ヂ�(lián)網技術可以和未來的網絡系統相連，包括局域網和廣域網。可以采用e1專線、cdpd技術、網絡互聯技術、聯播技術。

外設

通過聯接打印機、掃描儀等外圍設備系統，可以使用戶方便的輸入、輸出各類文字、圖形信息。

多媒體系統

 通過駁接攝像機、dvd、功率放大器、音箱等多媒體設備，可以輸入大量的音視頻、圖像信息。
