ec022k （麗晶微電子） 兩通道觸摸芯片

1. 概述：

ec022k（麗晶微電子） 是一款兩觸摸通道帶兩個邏輯控制輸出的電容式觸摸芯片。具有如下功能特點和優勢：

 ①可通過觸摸實現各種邏輯功能控制。操作簡單、方便實用。

 ②可在有介質（如玻璃、亞克力、塑料、陶瓷等）隔離保護的情況下實現觸摸功能，安 全性高。

 ③應用電壓范圍寬，可在

2.4~5.5v 之間任意選擇。

 ④應用電路簡單，外圍器件少，加工方便，成本低。

 ⑤抗電源干擾及手機干擾特性好。eft

可以達到±2kv 以上；近距離、多角度手機干擾情況下，觸摸響應靈敏度及可靠性不受影響。

2. 特性：

 ①lo1 與 lo2 在上電后的初始輸出狀態由上電前 osc 的輸入狀態決定。osc 管腳接 vdd（高電平）上電，上電后 lo1 與 lo2 輸出高電平；osc 管腳接 gnd（低電平）上電，上電后lo1 與 lo2 輸出低電平。

 ②ti1 觸摸輸入對應 lo1 邏輯輸出，ti2 觸摸輸入對應 lo2 邏輯輸出。

 ③按住 ti1 或 ti2，對應 lo1 或 lo2 的輸出狀態翻轉；松開后回復初始。

3. 封裝及引腳說明：

dip8

sop8

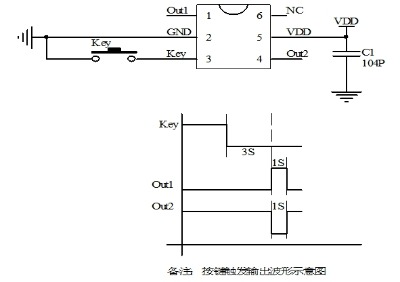

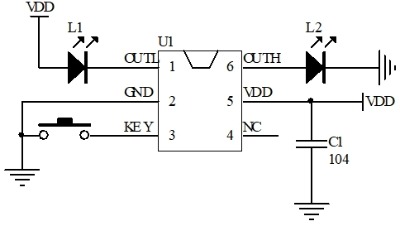

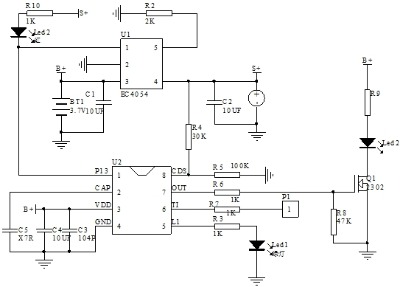

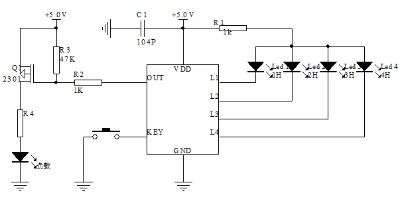

4. 應用電路圖：

注： 當介質材料及厚度等差異較大時，可通過調整 vc 與 gnd 之間的 c3 采樣電容來調節觸摸靈敏度。

電容容值越大，靈敏度越高；電容容值越小，靈敏度越低。
