ec023w單通道直流 led燈光控制觸摸芯片

一、概述

ec023w是一款用于led燈光亮度調節及開關控制的單通道觸摸芯片。使用該芯片可以實現

led 燈光的觸摸開關控制和亮度調節。具有如下功能特點和優勢：

①燈光亮度可根據需要隨意調節，選擇范圍寬，操作簡單方便。

②可在有介質（如玻璃、亞克力、塑料、陶瓷等）隔離保護的情況下實現觸摸功能，安 全性高。

③應用電壓范圍寬，可在2.4~5.5v 之間任意選擇。

④應用電路簡單，外圍器件少，加工方便，成本低。

⑤抗電源干擾及手機干擾特性好。eft 可以達到±2kv 以上；近距離、多角度手機干擾情況下，觸摸響應靈敏度及可靠性不受影響。

二、特性

1、ti觸摸輸入對應so以及so2燈光控制輸出。so2/opt2為輸入輸出功能復用管腳，既可以用作調光輸出so2，也可以用作選項輸入opt2。共有六種功能可選，由opt1/opt2/opt3管腳上電前的輸入狀態來決定。具體如下：

1）opt1=1，opt2=1，opt3=1：不帶亮度記憶不帶亮度緩沖單輸出led觸摸無級調光

2）opt1=1，opt2=1，opt3=0：帶亮度記憶不帶亮度緩沖單輸出led觸摸無級調光

3）opt1=1，opt2=0，opt3=1：不帶亮度記憶不帶亮度緩沖雙輸出led觸摸無級調光

4）opt1=1，opt2=0，opt3=0：帶亮度記憶不帶亮度緩沖雙輸出 led 觸摸無級調光

5）opt1=0，opt2=0，opt3=1：led 三段觸控調光，順序低->中->高->滅

6）opt1=0，opt2=0，opt3=0：led 三段觸控調光，順序高->中->低->滅

以下為詳細功能說明：

2、不帶亮度記憶不帶亮度緩沖單輸出led觸摸無級調光功能如下：

①ti 觸控輸入對應so1一路led輸出。初始上電時，燈為關滅狀態。

②點擊觸摸（觸摸持續時間小于 550ms）時，可實現燈光的亮滅控制。一次點擊觸摸，燈亮；再一次點擊觸摸，燈滅。如此循環。燈光點亮或關滅時，無亮度緩沖。且燈光點亮的初始亮度固定為亮度。

③長按觸摸（觸摸持續時間大于 550ms）時，可實現燈光無級亮度調節。一次長按觸摸，燈光亮度逐漸增加，松開時燈光亮度停在松開時刻對應的亮度，若長按時間過3秒鐘，則燈光亮度達到亮度后不再變化；再一次長按觸摸，燈光亮度逐漸降低，松開時燈光亮度停在松開時刻對應的亮度，若長按時間過3秒鐘，則燈光亮度達到小亮度后不再變化。如此循環。

④點擊觸摸和長按觸摸可以在任何時候隨意使用，相互之間功能不受干擾和限制。

3、帶亮度記憶不帶亮度緩沖單輸出led觸摸無級調光功能是在不帶亮度記憶不帶亮度緩沖單輸出led觸摸無級調光功能的基礎上增加了亮度記憶功能。即在電源不斷電的情況下，每次點擊觸摸關燈時的亮度會被記憶，下次點擊觸摸開燈時會以此亮度作為初始亮度。在電源掉電的情況下，重新上電后的次點擊觸摸開燈，初始亮度固定為亮度。

4、不帶亮度記憶不帶亮度緩沖雙輸出led觸摸無級調光功能是在不帶亮度記憶不帶亮度緩沖單輸出 led 觸摸無級調光功能基礎上將輸出由一路led擴展為兩路led。

①ti 觸摸輸入對應so1、so2兩路led輸出。初始上電時，兩路燈均為關滅狀態。

②次點擊觸摸，路燈（so1輸出驅動）亮；第二次點擊觸摸，路燈滅，第二路燈（so2輸出驅動）亮；第三次點擊觸摸，兩路燈都滅。

③當某一路燈亮?xí)r，長按觸摸可對此燈亮度進行無級調光。調節方式同上。

④當兩路燈都不亮?xí)r，長按觸摸會首先點亮路燈，然后再對此路燈進行無級調光。

5、帶亮度記憶不帶亮度緩沖雙輸出led觸摸無級調光功能是在不帶亮度記憶不帶亮度緩沖雙輸出led觸摸無級調光功能的基礎上增加了亮度記憶功能。即在不掉電的情況下，每次觸摸關燈或切換到另外一路燈前的亮度會被記憶保存，下次觸摸開燈或切換到此路燈時會以此被記憶的亮度點亮led。如發生斷電的話，則重新上電后次觸摸開燈或次切換到此路燈時亮度固定為亮度。

6、led三段觸摸調光功能

①初始上電時，燈為關滅狀態。

②每次點擊觸摸，依option選擇不同，燈光亮度按[低亮度->中亮度->高亮度->滅]依次循環變化，或按[高亮度->中亮度->低亮度->滅]依次循環變化。

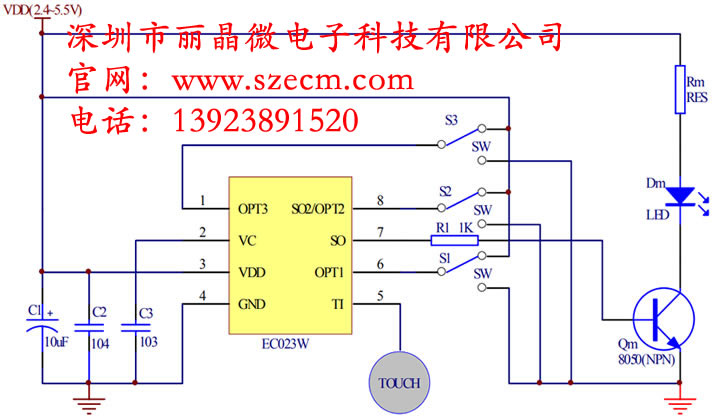

7、參考電路圖：
