   cs2130   單鍵開關ic

一：功能說明

1、dc3.7v鋰電供電（復位電壓3.0-2.7v）

2、上電不工作, 3腳out1輸出低電平（燈不亮）,6腳out2輸出高電平（燈不亮），；觸發按鍵開始工作，3腳out1輸出高電平（燈亮）,6腳out2輸出低電平（燈亮），再次觸發，輸出又翻轉（燈滅）。

靜態功耗低。

3、封裝sot23-6，工作電壓3.3-4.2v，

二：電氣參數（vdd=5.0v  ta=25℃）

參數 符號 小值 典型值 值 單位 條件

工作電壓 vdd 2.2 3.0 5.0 v

工作電流 iop 1.5 ma

靜態電流 istb 5 ua vdd=5.0v

驅動電流低電平輸出 iol 14 ma vdd=5.0v,vol=0.7v

驅動電流高電平輸出 ioh 6 ma vdd=5.0v,voh=vdd-0.7

過vdd極限電流 ivddmax 50 ma

過gnd極限電流 igndmax 50 ma

工作溫度 ta -10 25 85 ℃

儲存溫度 tstg -20 25 150 ℃

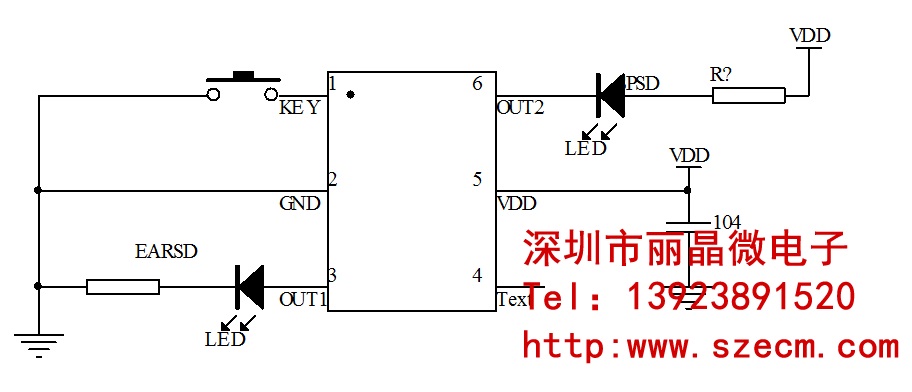

三：電路圖參考

五：版本說明

版本 日期 描述

cs:2130 2018/12/24 v01初版

深圳市麗晶微電子科技有限公司，專注于開關ic，on/off開關芯片，觸發按鍵開關ic，一鍵開關機芯片方案開發。更多產品請登錄麗晶微電子：
