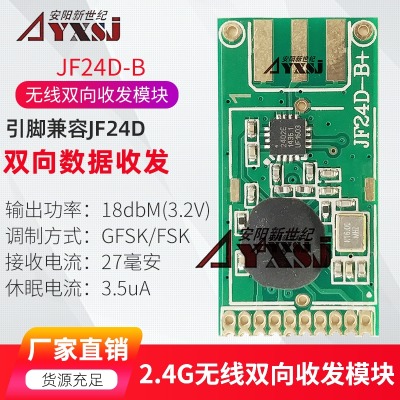

jf24d-b是我公司2011年6月新開發的一款jf24d加pa功率放大芯片的遠距離2.4g數傳模塊。jf24d-b+是低溫產品。jf24d-b的腳位功能除pin7和pin9腳有區別,其他腳位與jf24d完全兼容,腳距也兼容。jf24d-b增加了功率放大芯片pa,需要單片機的2個io口來控制pa上電和pa收發切換。寄存器配置及初始化程序參考jf24d新版本的程序。模塊配標準2.4g天線座,天線增益根據需求選擇,配3db天線實測有效距離大于200米,9db天線有效距離500多米,有效解決了jf24d小功率模塊通信距離有限的瓶頸。jf24d-b可以和jf24d互相通信,可配各種單片機編程,降低產品成本。
jf24d-b為spi接口,需要單片機編程對模塊初始化才能工作。jf24d-b寄存器配置及初始化程序請參考jf24d技術規格書及編程資料和jf24d-b測試版程序。jf24d-b初始化成功后ce-pa端口被置高,pa上電。pa的tx/rx端口是收發轉換,由單片機程序控制,置低處于接收狀態,置高處于發射狀態,數據發送完畢tx/rx必須置低,等待接收。可以啟用休眠功能降低接收電流。
jf24d-b是一款低成本,小體積,高性價比的2.4g模塊,可以低成本實現單工,半雙工通信�？梢酝ㄟ^232轉換實現與pc機串口數據傳輸。也可以用串口轉usb與pc機通信。
【性能參數】
頻率范圍：2400m-2527m
工作電壓：3.2v（2.8-3.6v）
輸出功率：18dbm （3.2v）
發射電流：80ma (3.2v連發)
接收電流：27ma
休眠電流：3.5ua
調制方式：gfsk/fsk
最大速率：250k / 1m / 2m
接收靈敏度：-107dbm
最大距離：100-500米（視環境及天線增益而定）
天線形式：2.4g天線接口（內孔外螺紋）
編程接口：spi,可承受最大5.25v電壓
穩定范圍：-40 ~ 80度（jf24d-b+）
模塊尺寸：2x13x28mm（厚x寬x長）不包括天線
