1489-ebd7長按1.5秒開關機芯片
一． 功能說明
供電方式：dc3.7v充電鋰電池。兩路輸入控制,兩路輸出：1路高電平、1路低電平（2路同步輸出）。
上電不工作,長按key1按鍵1.5秒開機,outh輸出高電平、outl輸出低電平。再長按 1.5 秒關機,outh翻轉為低電平、outl翻轉為高電平。
opt：檢測到高電平輸入時,outh輸出高電平、outl輸出低電平,opt一直檢測到高,outh一直保持高電平輸出；outl一直保持低電平輸出,直到opt高信號消失。
注意：opt檢測到高電平時,key觸發開關無效。
二． 電氣參數 （vdd=3.0v ta=25℃）
參數 符號 小值 典型值 大 值 單位 條件
工作電壓 vdd 2.4 3.0 5.0 v
工作電流 iop 3 ma
靜態電流 istb 10 ua
驅動電流 iol 30 ma
工作溫度 ta -10 25 70 ℃
儲存溫度 tstg -20 25 100 ℃
三． 封裝腳位圖（sot23-6）
管腳號 符號 功能描述
1 outh 高電平輸出
2 gnd 電源負
3 outl 低電平輸出
4 key 觸發開關
5 vdd 電源正
6 opt 信號檢測

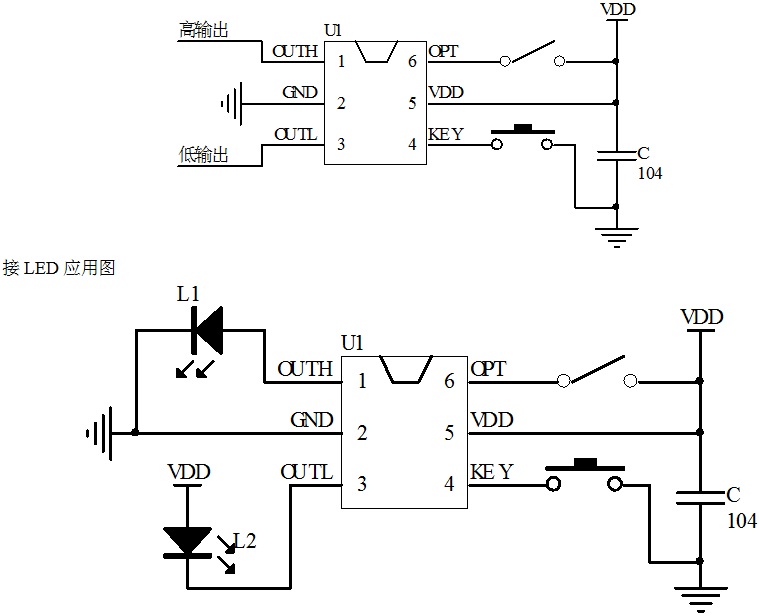

四． 電路圖參考
六． 版本說明
版本 日期 描述
1489-ebd7 2021/3/27 v01初版
