ech211030-1422-bed7 5/10/15/30秒定時芯片

一． 功能說明

四路按鍵輸入控制,兩路電平信號同步輸出:一路outh高電平輸出、一路outl低電平輸出,（可二選一）。

上電不工作,outh為低電平,outl為高電平,短按按鍵開始計時outh輸出高電平、outl輸出低電平,計時結束電平信號翻轉。中途觸發停止計時輸出信號翻轉。

key1:短按開啟10秒定時。

key2:短按開啟30秒定時。

key3:短按開啟15秒定時。

key4:短按開啟5秒定時。

二． 電氣參數（vdd=5.0v  ta=25℃）

參數 符號 最 小值 典型值 最 大 值 單位 條件

工作電壓 vdd 2.4 3.0 5.0 v

工作電流 iop 3 ma fcpu=2mhz@xtal-4m

靜態電流 istb 10 ua vdd=5v, wdt 開, lvr 關

驅動電流 iol 30 ma vol=0.6v

工作溫度 ta -10 25 70 ℃

儲存溫度 tstg -20 25 100 ℃

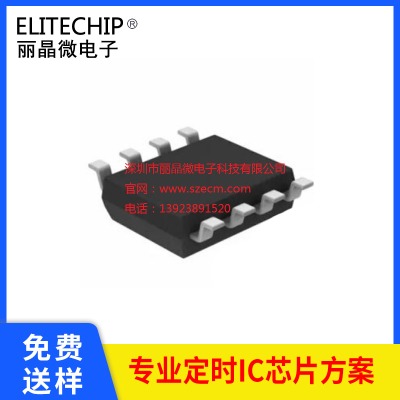

三． 封裝腳位圖（sop-8）

管腳號 符號 功能描述

1 vdd 電源正

2 key1 10秒定時

3 key2 30秒定時

4 key3 15秒定時

5 outl 信號輸出,低電平有效

6 outh 信號輸出,高電平有效

7 key4 5秒定時

8 gnd 電源負

四． 電路圖參考

 主控接led應用圖

五． 封裝尺寸圖（sop-8）

六． 版本說明

版本 日期 描述

ech211030-1422-bed7 2021/11/5 v01初版
