eh211126-189f-2a8d 呼吸燈閃燈芯片
一． 功能說明
供電方式：dc4.5v（紐扣電池*3）。一路按鍵輸入控制,兩路輸出。
上電不工作,短按一下按鍵開啟led爆閃,再短按一下led呼吸閃,再短按一下led常亮,再短按一下led滅,依次循環。
二． 電氣參數（vdd=5.0v ta=25℃）
參數 符號 最 小值 典型值 最 大 值 單位 條件
工作電壓 vdd 2.4 3.0 5.0 v
工作電流 iop 3 ma fcpu=2mhz@xtal-4m
靜態電流 istb 10 ua vdd=5v, wdt 開, lvr 關
驅動電流 iol 30 ma vol=0.6v
工作溫度 ta -10 25 70 ℃
儲存溫度 tstg -20 25 100 ℃

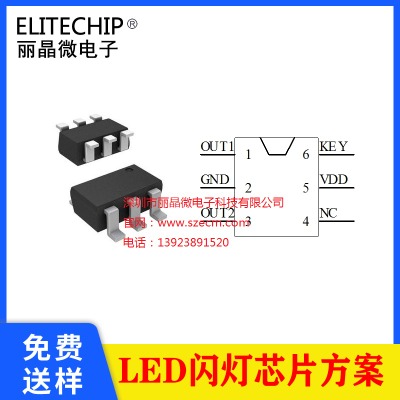

三． 封裝腳位圖（sot23-6）
管腳號 符號 功能描述
1 out1 led輸出,低電平有效
2 gnd 電源負
3 out2 led輸出,低電平有效
4 nc 懸空
5 vdd 電源正
6 key 觸發開關
四． 電路圖參考
五． 封裝尺寸圖（sot23-6）
六． 版本說明
版本 日期 描述
eh211126-189f-2a8d 2021/12/1 v01初版
