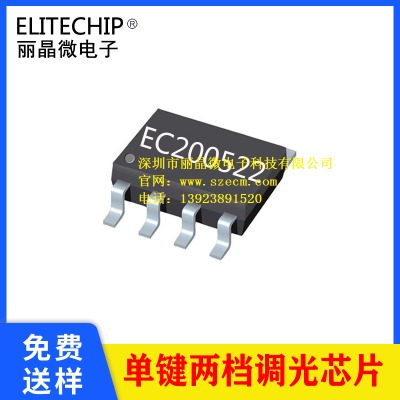

ec200522-1237-1fe8單鍵2檔調光芯片

一． 功能說明

供電電壓3.7v,一個按鍵控制,兩路輸出

上電不工作,out1輸出低電平,out2輸出高電平,

短按一次：out1輸出高電平,out2輸出低電平 100％占空比

再短按一次：out1輸出1khz 50％占空比,out2輸出1khz 50％占空比

再短按一次：關閉,依次循環。

二． 電氣參數   （vdd=3.0v  ta=25℃）

參數 符號 最 小值 典型值 最 大 值 單位 條件

工作電壓 vdd 2.2 3.0 5.0 v

工作電流 iop 600 ua fcpu=227.5khz@hirc,455khz

靜態電流 istb 1 ua vdd=5v,lvr 關,wdt 關

驅動電流低電平輸出 iol 10 ma vol=0.7v

驅動電流高電平輸出 ioh 6 ma voh=4.3v

過vdd極限電流 ivddmax 50 ma

過gnd極限電流 igndmax 50 ma

工作溫度 ta 0 25 70 ℃

儲存溫度 tstg -65 25 150 ℃

三． 封裝腳位圖（sop-8）

管腳號 符號 功能描述

1 vdd 電源正

2 nc 懸空

3 key 開關控制腳

4 nc 懸空

5 out1 輸出1,高電平有效

6 out2 輸出2,低電平有效

7 nc 懸空

8 gnd 電源負

四． 電路圖參考

五． 封裝尺寸圖（sop-8）

六． 版本說明

版本 日期 描述

ec200522-1237-1fe8 2020/5/26 v01初版
