e5ead6c2三鍵觸摸芯片

一．功能說明

供電方式：2.3-5v

三個觸摸按鍵輸入控制,兩路led輸出。

上電不工作,觸發開關后開始工作；

觸摸按鍵1：色溫轉換鍵；白光、黃光、自然光三色切換,上電冷光（100％）,按一下暖光（100％）再按一下冷光（50％）+暖光（50％）,觸摸按鍵依次循環。

觸摸按鍵2：觸摸開關鍵,觸摸一下開,觸摸一下關,開的狀態下可調光調色,關的狀態下觸摸其他按鍵無效（帶記憶功能）

觸摸按鍵3：長按無極調光鍵。

多應用于衛浴鏡、化妝鏡、氛圍燈、家居燈,臺燈等觸摸類led燈飾。

二．電氣參數   （vdd=3.0v  ta=25℃）

參數 符號 最 小值 典型值 最 大 值 單位 條件

工作電壓 vdd 2.3 3.0 5.0 v

工作電流 iop 3 ma

靜態電流 istb 10 ua vdd=5.0v

驅動電流低電平輸出 iol 8 ma vdd=5.0v,vol=0.7v

驅動電流高電平輸出 ioh 4 ma vdd=5.0v,voh=vdd-0.7

過vdd極限電流 ivddmax 50 ma

過gnd極限電流 igndmax 50 ma

工作溫度 ta -20 25 70 ℃

儲存溫度 tstg -50 25 125 ℃

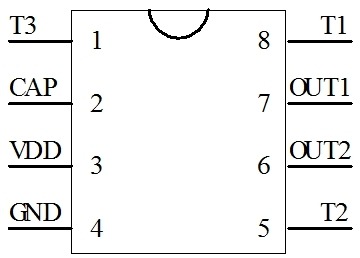

三．腳位圖（sop-8）

管腳號 符號 功能描述

1 t3 觸摸3

2 cap 靈敏度調節

3 vdd 電源正

4 gnd 電源負

5 t2 觸摸2

6 out2 暖燈輸出,高電平有效

7 out1 白燈輸出,高電平有效

8 t1 觸摸1

四．電路圖參考

五．封裝尺寸圖（sop-8）

六．版本說明

版本 日期 描述

e5ead6c2 2021/6/2 v01初版
