ecj22100-d89986 3按鍵8輸出眼部按摩儀芯片

一、 功能說明

   三路按鍵key1(開機鍵),key2（定時鍵）,key3（電機按鍵）控制8路led,一路pwm馬達輸出

  上電不工作,長按key1鍵3秒開機,默認led1亮,短按key1鍵依次為：led2亮,led3亮再回到led1亮,依次循環,led1,led2,led3輸出高電平有效,沒有操作key2按鍵時每短按一次的工作時長默認為20分鐘,操作key2按鍵后,工作時長按key2選定的時長執行,完成設定的工作時長后自動關機,長按3秒關機。

開機默認定時20分鐘（led4亮）,短按key2鍵切換定時時間,依次為 ：15分（led5亮）-10分(led6亮)-15分（led5亮）-20分（led4亮）,依次循環,led4,led5,led6輸出高電平有效,完成設定的工作時長后自動關機,定時過程中key2鍵觸發有效,長按此鍵無效

開機后短按key3鍵,out(馬達,高有效）輸出工作2s停500ms,頻率10hz,默認占空比30％(led7長亮),短按改變占空比依次為50％(led7每1秒亮1次),70％(led7每1秒亮2次),回到30％(led7長亮),依次循環（短按只改占空比）,工作過程中l(wèi)ed7亮（高有效）led8滅；長按key3鍵,馬達輸出工作2s停500ms,頻率78hz（按原樣品）,默認占空比30％（led8長亮）,短按改變占空比依次為50％（led8每1秒亮1次）,70％（led8每1秒亮2次）,回到30％（led8長亮）,依次循環,工作過程中l(wèi)ed8亮（高有效）led7滅

key3鍵切換2種按摩模式開啟時重新開始計時；沒有操作key2按鍵時工作時長默認為20分鐘,操作key2按鍵后,工作時長按key2選定的時長執行,完成設定的工作時長后自動關機。

二、 電氣參數（vdd=5.0v,gnd=0,ta=25℃） 參數符號最 小值典型值最 大 值單位條件工作電壓vdd2.23.05.5v 工作電流iop 1.5 ma 靜態電流istb 10 uavdd=5.0v驅動電流低電平輸出iol 30 mavdd=5.0v,vol=1.0v驅動電流高電平輸出ioh 15 mavdd=5.0v,voh=4.0v工作溫度ta-202585℃ 儲存溫度tstg-2025100℃ 三、 封裝腳位圖（sop14）

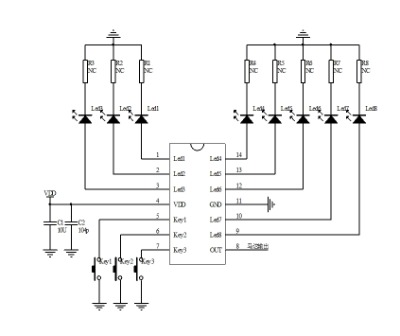

四、 pin引腳及功能描述管腳號符號功能描述1led1輸出腳,高有效2led2輸出腳,高有效3led3輸出腳,高有效4vddic正5key1開機鍵,低有效6key2定時鍵,低有效7key3電機按鍵,低有效8out馬達輸出,高有效9led8輸出腳,高有效10led7輸出腳、高有效11gndic負12led6輸出腳,高有效13led5輸出腳,高有效14led4輸出腳,高有效五、參考電路圖

六、 封裝尺寸圖（sop14）

七、版本說明版本日期描述ecj22100-d899862022/8/03v01初版
