在現代電子設備設計中,將220V交流電轉換為穩定的5V直流電源（輸出電流100-200mA）是常見需求,尤其在智能家居、小功率IoT設備等領域。PM1132作為一款高度集成的AC-DC轉換芯片,以其高效率、小體積和低成本優勢成為熱門選擇。以下從技術原理、方案設計到應用要點展開分析,為工程師提供實用參考。

一、輸入芯片概述：

220VAC轉5V/100-200mA降壓芯片PM1132適用于將220V交流電轉換為穩定5V直流電的場景,尤其適合為微控制器（MCU）等設備提供100-200mA電流輸出。其核心優勢包括寬電壓輸入范圍、高轉換效率、低功耗及豐富的保護功能,廣泛應用于智能家居、工業控制、小家電等領域。

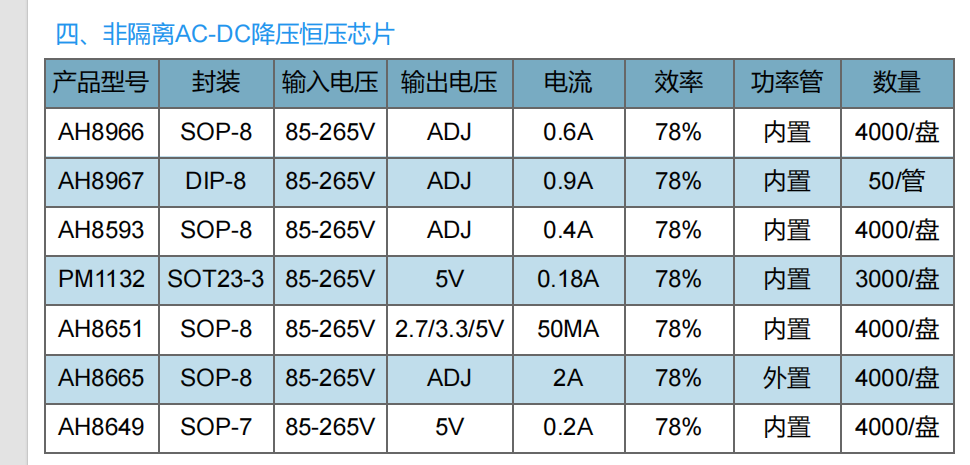

二、PM1132芯片的特性與參數

電氣性能

1、輸入范圍：支持170V-250V AC寬電壓輸入,兼容全球通用市電

2、輸出規格：默認固定輸出5V直流電壓,最 大 輸出電流可達150mA（部分方案支持200mA定制）

3、效率與功耗：轉換效率高,空載待機功耗低于50mW,滿足低功耗設計需求

4、集成功能內置500V高壓MOSFET、高壓啟動電路及31kHz固定頻率振蕩器,簡化外圍電路設計

5、支持降壓/升降壓拓撲結構,可替代傳統3110、3111等芯片

6、保護機制包含過流保護（OCP）、熱關斷（OTP）、過載保護（OLP）、短路保護（SLP）及欠壓鎖定（UVLO）等多重防護

三、基于PM1132的電源方案設計要點

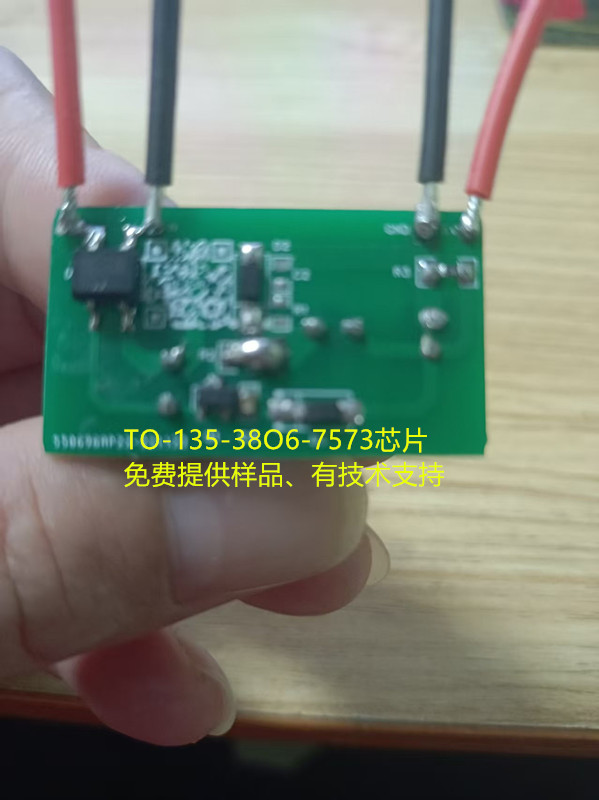

電路結構組成

1、輸入與整流濾波：220V AC輸入經保險絲、EMI濾波器后,通過橋式整流電路轉換為脈動直流電,再經電解電容濾波后送入PM1132。

2、核心轉換模塊：PM1132通過內置PWM控制器和MOSFET實現DC-DC轉換,輸出穩定5V電壓,需配置外置電感、電容等元件優化紋波。

3、輸出保護電路：輸出端可增加TVS管和保險絲,防止過壓、過流損壞負載（如MCU）。

四、關鍵設計考慮因素

1、安 全性：確保輸入電路絕緣良好,選用符合安 規的保險絲（如250V/0.5A）和隔離間距≥8mm的PCB布局。

2、散熱設計：SOT23-3封裝需優化散熱路徑,必要時增加散熱片,避免高溫導致性能下降15。3、元件選型：濾波電容選用耐壓≥400V的電解電容（如10μF/450V）,電感選擇飽和電流≥300mA的功率電感。

五、典型應用與兼容性

1、適用場景：MCU供電、智能插座、傳感器模塊、小家電控制板等低功耗設備。

2、替代方案：可直接替換3110、3111等傳統芯片,降低系統BOM成本,且提供SOT23-3/TO-92封裝選擇。

六、方案優勢與實施建議

優勢總結

1、高集成度：簡化電路設計,減少外圍元件,降低PCB面積。

可靠性：多重保護機制提升系統穩定性,適應復雜電網環境。

七、實施注意事項

布線時縮短高頻路徑,避免干擾；輸出端并聯100nF陶瓷電容減小紋波。

量產前需通過示波器測試輸出紋波（應≤100mV）和負載調整率（≤±2％）。

八、方案選型與擴展建議

1、電流需求匹配：默認方案支持150mA輸出,若需200mA可聯系廠商定制限流電阻參數。

2、成本優化：選用SOT23-3封裝可進一步縮小體積,適合便攜式設備。

3、替代兼容性：在芯片緊缺場景下,PM1132可作為3110/3111的國產替代方案,庫存充足且性價比更高。

通過上述設計,PM1132可高效實現220VAC到5V/100-200mA的穩定轉換,兼顧安 全性、可靠性與成本優勢,是中小功率電源方案的理想選擇。
